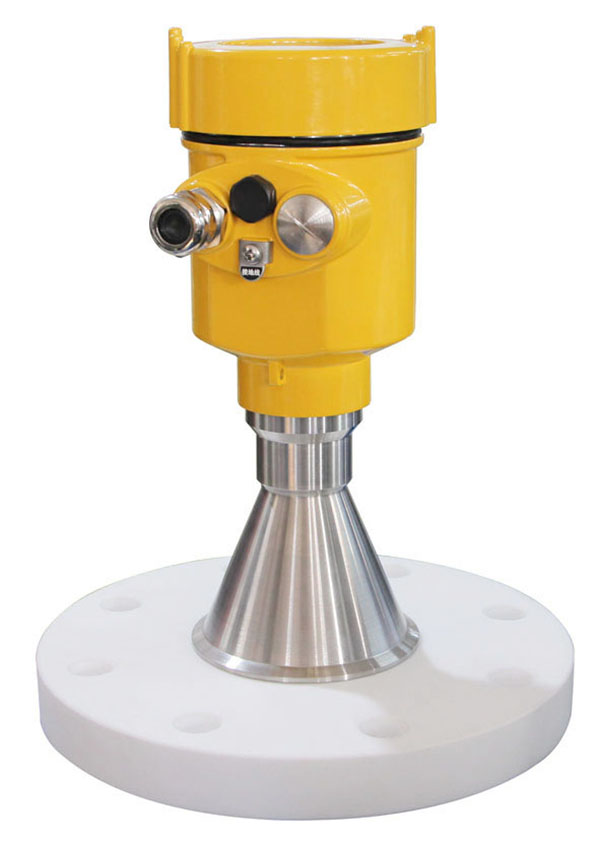

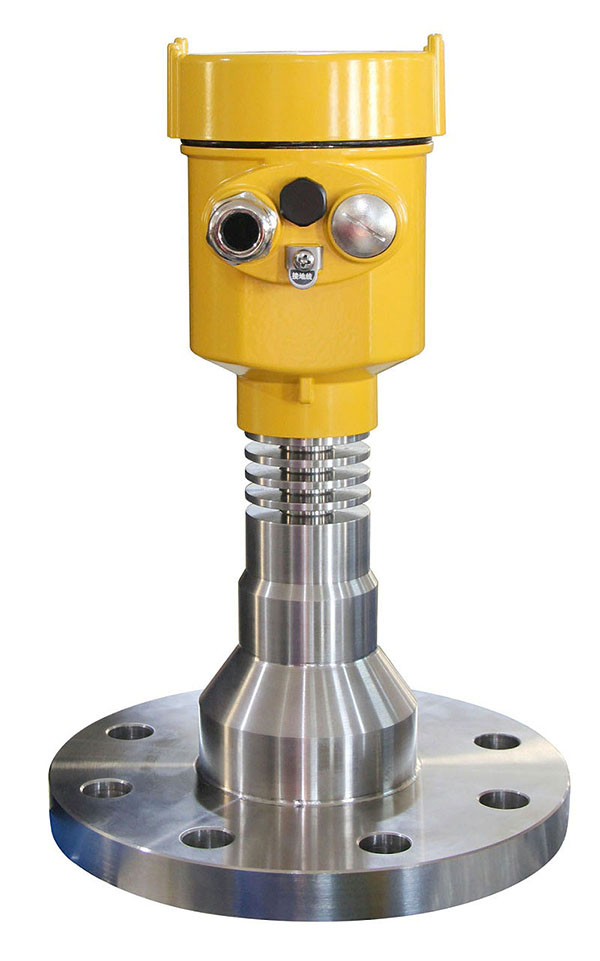

80G高頻雷達物位計

TT-1000A80雷達物位計系列產品，是指工作在76-81GHz的調頻連續波(FMCW) 雷達產品，支持四線制和兩線制應用。多個型號產品*大量程可以達到120m,盲區可以做到8cm。由于它工作頻率···

訂購熱線：199-6183-9222

產品詳情

產品概述

TT-1000A80雷達物位計系列產品，是指工作在76-81GHz的調頻連續波(FMCW) 雷達產品，支持四線制和兩線制應用。多個型號產品*大量程可以達到120m,盲區可以做到8cm。由于它工作頻率更高，波長更短，所以尤其適合固體應用，通過透鏡發射接收電磁波的工作方式，在高粉塵、惡劣溫度環境下（+200℃）具有獨特的優勢。儀表提供法蘭或者螺紋的固定方式，使得安裝便捷簡易。

主要優勢如下：
    1、基于自研的 CMOS 毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。
2、5GHz 工作帶寬，使產品擁有更高的測量分辨率與測量精度。

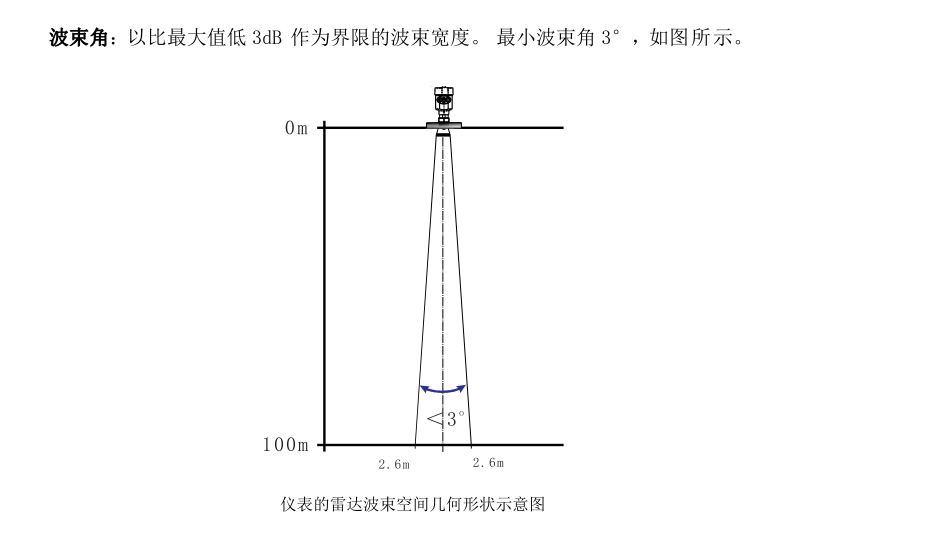

3、 *窄 3°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷。
4、波長更短，在固體表面具有更好的反射特性，因而不需要特別的使用萬向法蘭來進行瞄準。
5、支持遠程調試與遠程升級，減少等待時間，提高工作效率。
6、支持手機藍牙調試，方便現場人員維護工作
  7、適用于大量程、高粉塵、蒸汽凝結、攪拌、狹窄安裝空間，以及精度及盲區要求較高的場合等。

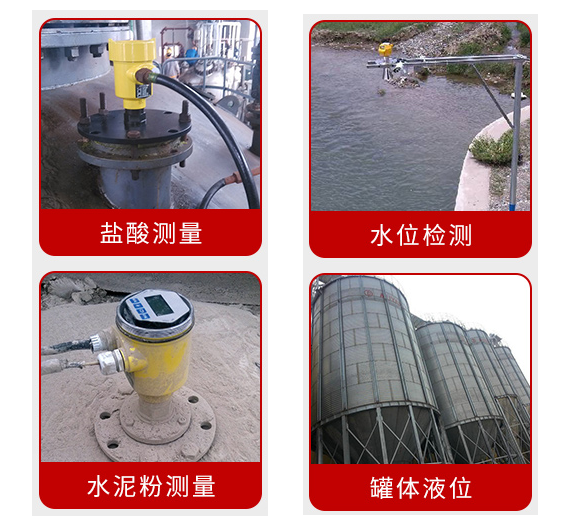

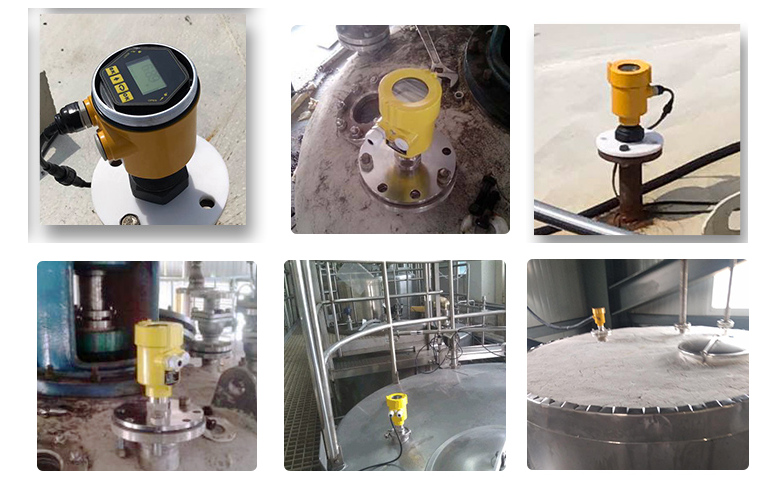

     應用的行業             可應用的工況
• 化工與石化   • 電力    • 中間料倉   • 儲倉
• 鋼鐵及冶金   • 礦產    • 料斗 • 儲罐
• 造紙及紙漿   • 水及污水 • 過程罐 • 攪拌罐
• 食品與飲料   • 制藥 • 其他

產品特點

• 采用高達76-81GHz的發射頻率
• 高頻率與信噪比，是低介電常數介質的*佳選擇
• 波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度與可靠性
• 測量盲區更小，對于小罐測量也會取得優異效果
• 波長更短，對于小顆粒介質與傾斜的介質表面的物位測量效果更好
• 測量靈敏、刷新速度快、天線尺寸小、安裝簡便、牢固耐用、免維護
• 非接觸式測量，無磨損，無污染，可測量液體，固體介質的物位
• 幾乎不受溫度、壓力、水蒸汽、泡沫、粉塵等復雜工況的影響
• 采用兩線制回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸，節省成本
• 采用**微處理器和獨特回波處理技術，可適用于各種復雜工況
• 發射功率極低，可安裝于各種金屬、非金屬容器內，對人體環境均無傷害

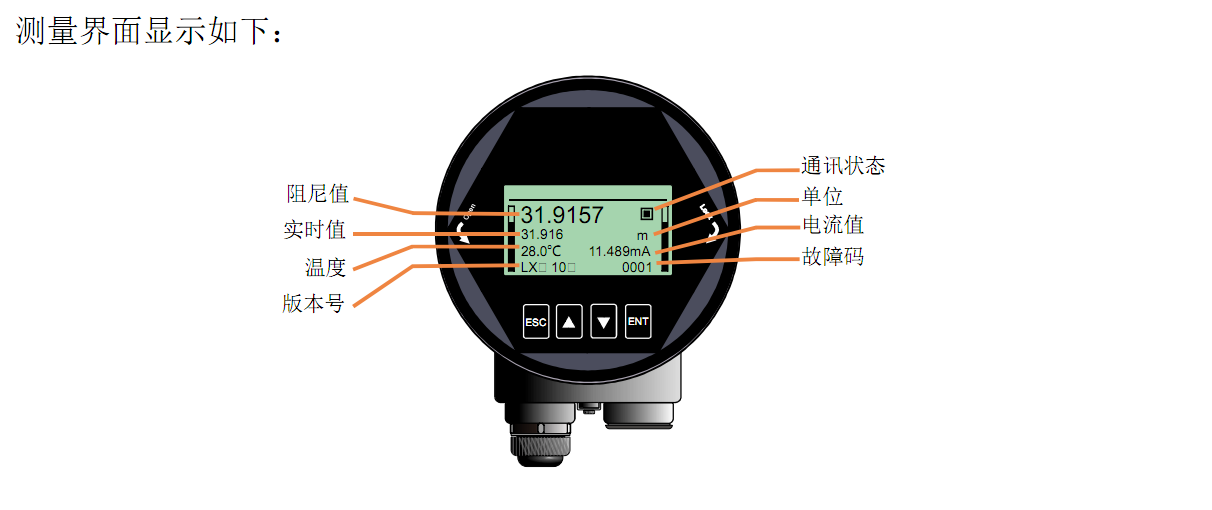

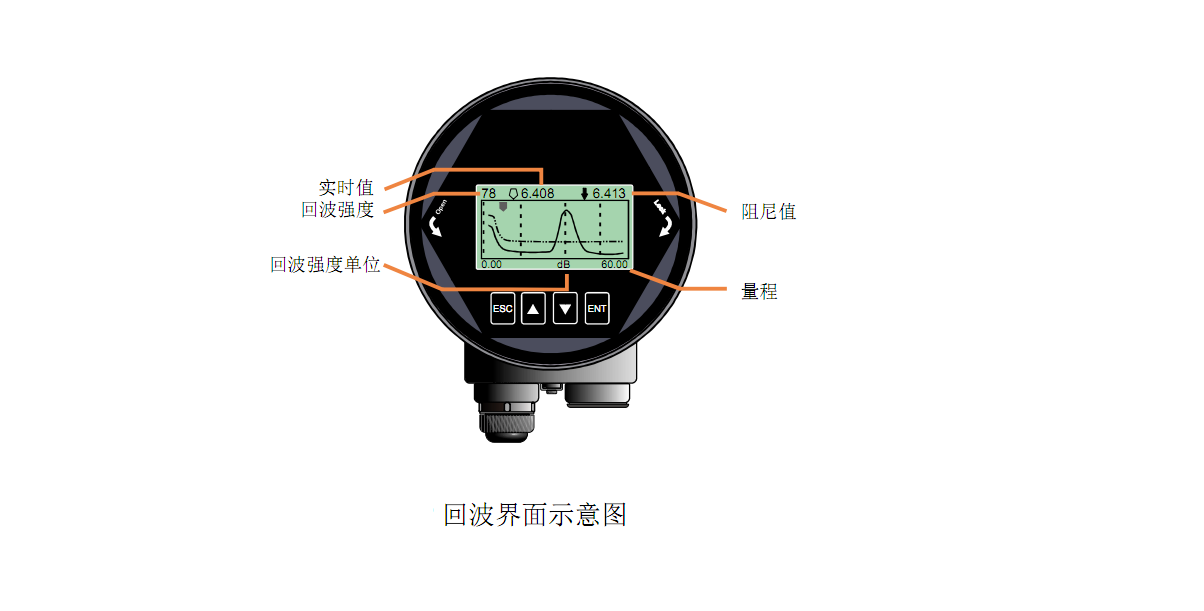

• 帶有按鍵的顯示屏可方便設置儀表的參數

產品參數
   •  應 用：固體顆粒、粉塵、液體 (  適用于大量程、高粉塵、蒸汽凝結、攪拌、狹窄安裝空間）
   • 頻率范圍： 80GHz
   • 測量范圍： 0-30米，0-60米，0-120米
   •精度： ±0.7mm

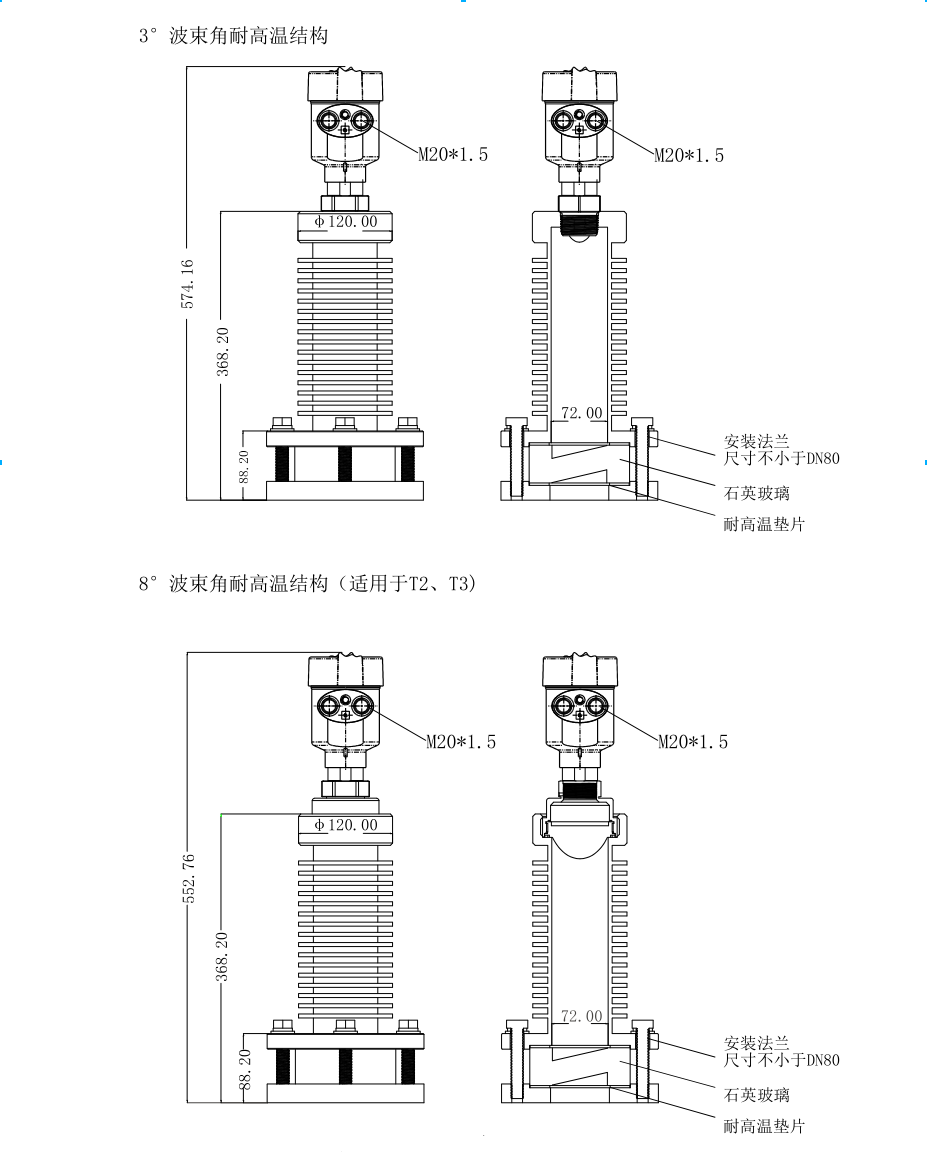

   •介質溫度： -40...250℃
   • 過程壓力： -0.1...4.0Mpa

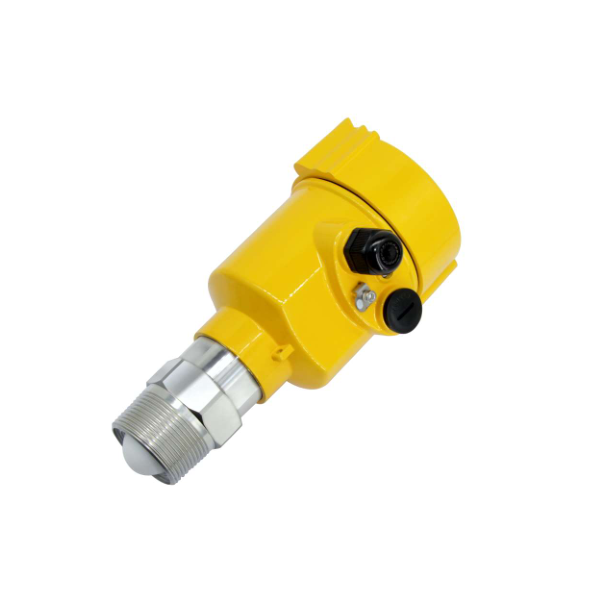

   •過程連接：螺紋、法蘭
   • 防爆等級： Exia II CT6；Exd II CT6
   •防護等級： IP67
   •信號輸出： 4...20mA/HART（兩線/四線）， RS485/Modbus

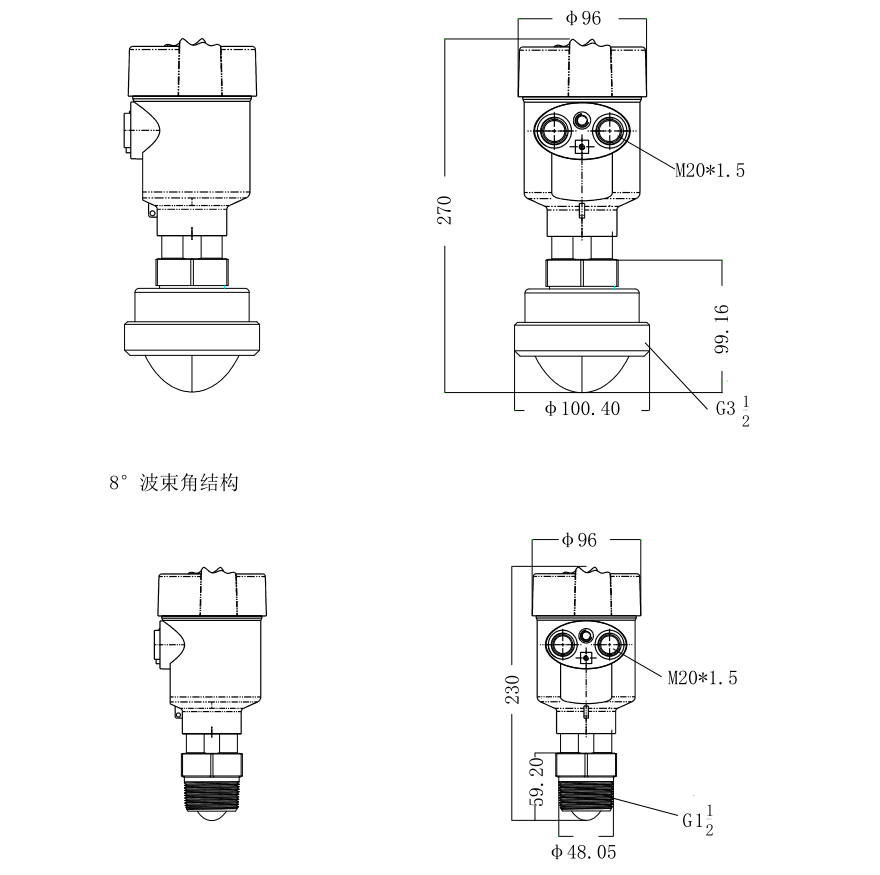

產品細節
