產品簡介

1、產品簡介
磁敏電子雙色液位計是由顯示部位采用高亮度LED雙色發光管，組成柱狀顯示屏，通過LED光柱的紅綠變化來檢測所測液位的高低。顯示亮度高，可視距離遠，標尺清晰，顯示角度大，產品更具系列化，智能化。全過程測量防雨防雷，防腐防爆，可耐高溫、高壓，高密封、防泄露、無盲區，顯示醒目，讀數直觀，且測量范圍廣，適用于各種塔、罐、槽球形容器及鍋爐等設備的介質液位測量。選配限位開關，可實現液位上、下限報警和控制；選配液位變送器，可將液位信號轉換成4～20mADC模擬標準信號，實現遠距離檢測、指示、記錄與控制，亦與計算機系統直接通訊。磁敏電子雙色液位計**用于電力、冶金、石油、化工、環保、船舶、建筑等各行業生產過程中，各種塔、罐和鍋爐設備的液位測量與控制。
2、結構原理

磁敏電子雙色液位計根據浮力原理和磁性耦合作用原理工作。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的**磁鋼通過磁耦合作用傳遞到現場顯示盒內高精度電子感應元件，觸發相應的數字電路，使LED雙色發光管轉換顏色，無液全紅，滿液全綠，紅綠交界處就是容器內的實際液位，從而實現液位的現場指示，一目了然；加裝限位開關實現液位報警和控制，加裝變送器實現數字信號輸出供顯示與控制。

產品特點

●設計簡單、緊湊、堅固可靠、壽命長、無維護工作量，能長年在戶內、外安裝使用；

●遠傳一體化結構，使工業自動化管理變的更輕松方便；
●顯示量程大，設計壓力高，使用范圍廣；
●汽紅水綠，顯示清晰，觀察角度大，可視距離遠；

●電子發光雙色顯示，適宜在光線暗的場所中應用，夜間觀察更醒目；

●霧狀散光型LED發光管，顯示效果穿透性強，清晰不刺眼，供工業攝像頭遠程清晰監控；

●測量管與液位顯示部分，液位變送器，報警開關在耐壓，耐氣上完全隔離的；

●工作壓力范圍寬，耐壓從真空到32.0MPa; 防腐蝕性<2.5MPa；

●工作溫度范圍寬，適用于從-10～+450℃；

●**用于強弱腐蝕性，易燃易爆，毒性，強放射性，攪動的，污濁的液位測量；

●密封面比傳統的玻璃液位計減少95%的漏點，克服了石油、化工、醫藥等行業壓力容器與液位計連接的跑、冒、滴、漏等薄弱環節；

●本體選用優質不銹鋼制造，液位計顯示裝置與容器內的介質不接觸，無泄露，適宜于一、二、三類壓力容器使用。并對內裝易燃、有毒和腐蝕性介質的容器安全可靠。

技術參數

●安裝方式：側裝、頂裝；

●測量范圍：0～150～6000mm（大于6000mm可協商訂貨)；

●介質密度：0.4～2.0g/cm3；

●工作溫度：0～450℃；

●跟隨速度：&le;0.08m/s；

●浮子材質：304、PTFE/304外襯PTFE、鈦、316、316L；

●LED顯示器：高亮型；

●主導管材質：304；1Cr18Ni9Ti；316L；304內襯PTFE;鈦；PP；PTFE(聚四氟乙烯)；

●連接法蘭：DN15～DN50(HG20592-97法蘭標準)，高壓型側裝式液位計連接法蘭標準采用HG20595-97帶頸對焊；

●法蘭材質：碳鋼、304、316L；

●電源電壓：DC24V 、AC36V/AC220V；

●精確度：&ge;10mm；

●工作壓力：-0.1～32MPa；

●環境振動：頻率&le;25Hz，振幅&le;0.5mm；

●介質粘度：&le;0.4Pa.S；

●排污閥：不銹鋼球閥、針型閥。

產品選型

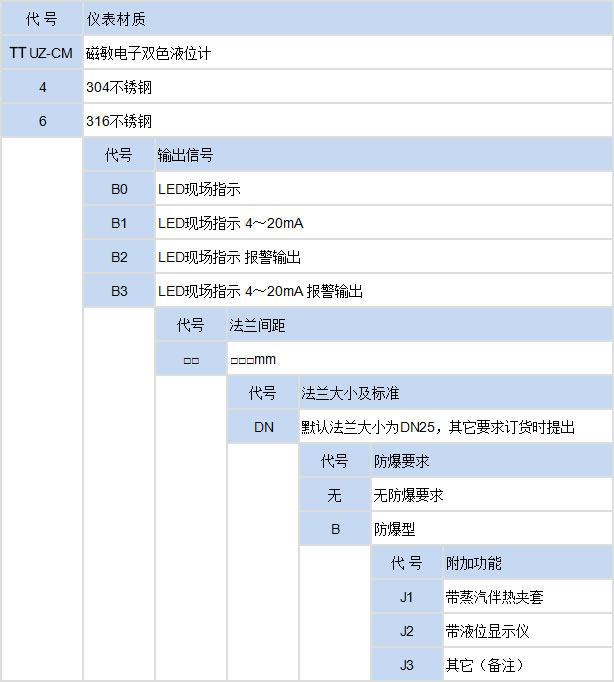

一、產品選型表

訂貨時請注明介質溫度、介質密度、工作壓力、測量范圍、法蘭標準，傳感器測量管材質。如有特殊要求請在訂貨時詳細注明。

二、訂貨須知：

1、型號規格；TT-UZ-CM；

2、被測介質名稱：介質密度；

3、儀表測量范圍：也可稱為公稱長度；

4、工作壓力：*高承受壓力；

5、工作溫度：測量液體的*低、*高溫度；

6、材質要求：接液材質；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，使用*多的法蘭是DN20或DN25；

9、特殊要求：請在訂貨前詳細注明，如是否要帶遠傳等。

三、安裝與使用

1、將液位計法蘭與容器法蘭夾上密封墊聯接好，擰緊螺栓。

2、將液位計排污法蘭打開、放進浮子。注意：浮子磁鋼一端向上，不可倒置。

3、在液位計排污法蘭下，安裝一個排污閥門，并與原液位計排污管路連通。

4、連通電源，輸入AC36V電源（或直徑插入AC220V電源），將液位計調至便于觀察的方位。

5、先打開上閥，然后緩慢打開下閥，尤其是該液位計用在壓力較高的場合，比較緩慢地注入壓力，以防浮子突然受壓損壞，使介質慢慢流入液位計本體，觀察液位顯示，由紅變綠逐個轉換。

6、排污、上水，觀察水位顯示、高、低水位報警是否正常，若無異?，F(xiàn)象，即可投入使用。
