一、儀表概述：

電池供電型電磁流量計特殊設計的傳感器勵磁系統和高性能鋰電池供電系統，并采用了16位嵌入式微功耗處理器，具有全數字量信號處理、測量穩定、測量精度高、抗干擾能力強等特點，實現自動雙向流量測量、現場瞬時流量、正反向累計總量顯示、自診斷故障報警和GSM數據無線遠傳等功能，用戶可通過強大的GSM/GPRS遠程管理軟件系統可實現流量計數據無線遠傳、存儲、數據分析等功能。

二、測量原理：

電池供電型電磁流量計根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：E=KBVD式中：

E－感應電勢；

K－與磁場分布及軸向長度有關的系數；

B－磁感應強度；

V－導電液體平均流速；

D－電極間距；（測量管內直徑）

傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。

三、適用場合：

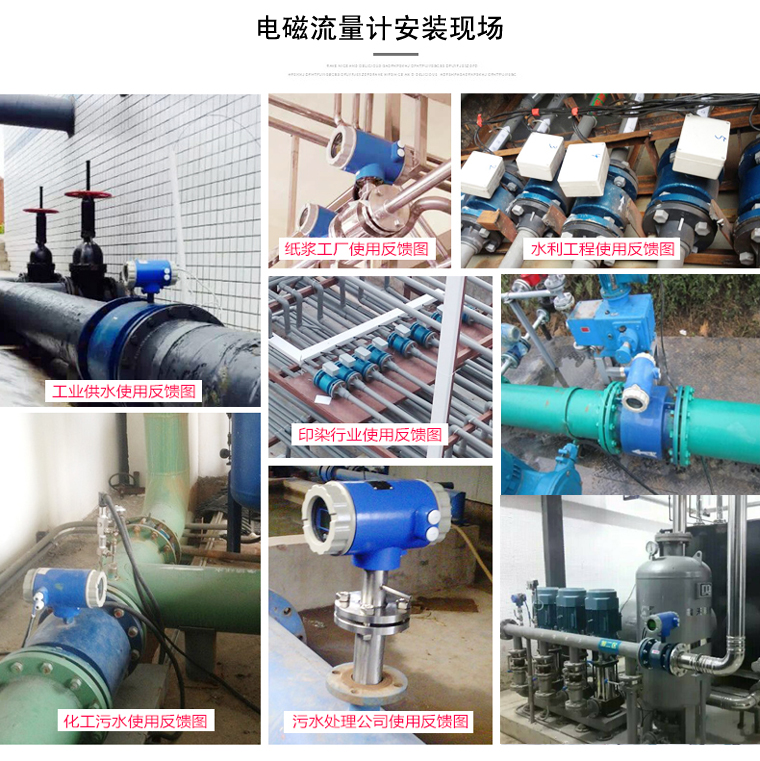

電磁流量計專為水工業設計，滿足城市供水確保準確的水費計算，**應用于現場無電源供應場所，如：城市供水、污水處理、水利工程、水政水資源等行業。

四、性能特點：

1、流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。

2、測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。

3、由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。

4、傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。

5、LD轉換器采用**的單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量、瞬時流量、流速、流量百分比等。

6、測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時間內保持穩定。

7、適用測量封閉管道中導電液體和漿液的體積流量,如潔凈水、污水、各種酸堿鹽溶液、泥漿、礦漿、紙漿以及食品方面的液體等。

五、結構形式：

1、傳感器：

傳感器主要由測量導管、測量電極、勵磁線圈、鐵芯、磁軛和殼體組成。

a、測量導管：由不銹鋼導管、襯里和連接法蘭組合而成，為被測液體現場工況測量的載體。

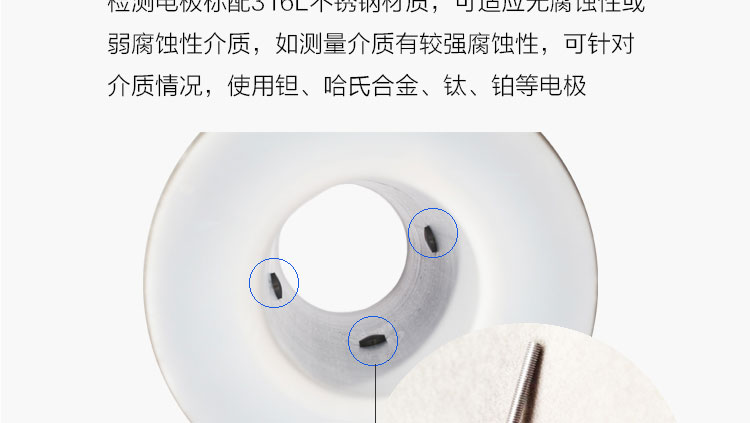

b、測量電極：安裝在測量導管內側壁，與軸流方向垂直，使測量液體產生信號的一對電極。

c、勵磁線圈：在測量導管內產生磁場的上下兩個勵磁線圈。

d、鐵芯和磁軛：將勵磁線圈產生的磁場導入液體，并構成磁回路。

e、殼  體：儀表外包裝。

2、轉換器：即為智能二次表，其將流量信號放大處理,單片機運算后，可顯示流量、累計量，并能輸出脈沖、模擬電流等信號，用于流體流量的計量或控制。

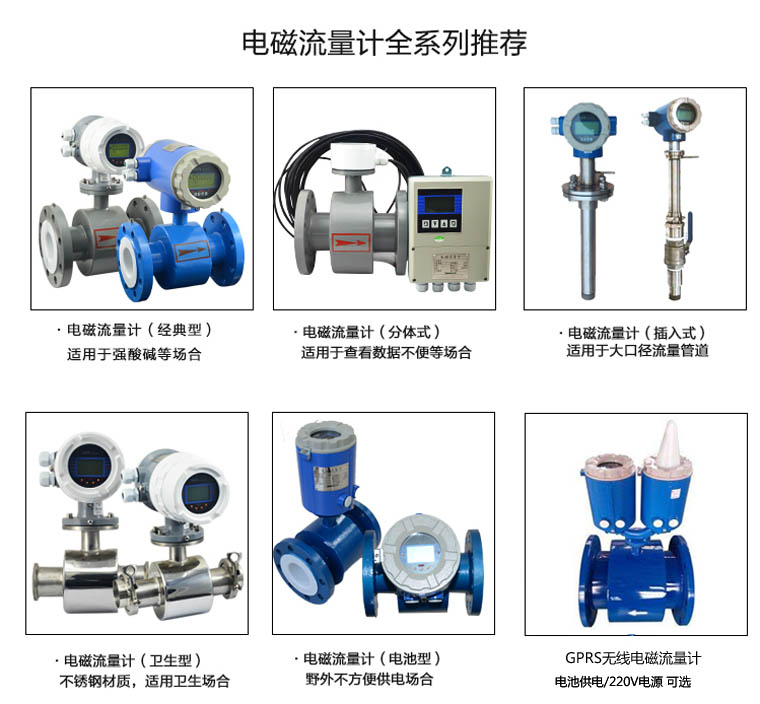

3、產品組裝形式：其分為一體型和分體型兩種形式。

a、一體型：傳感器和轉換器一體安裝。

b、分體型：傳感器和轉化器分離安裝，通過連接電纜形成流量計量系統。

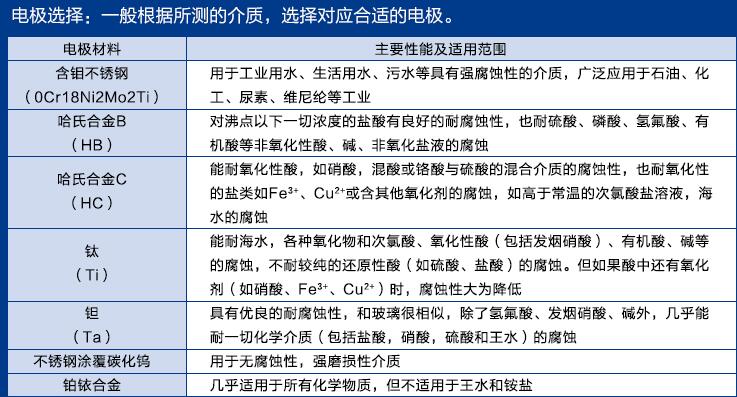

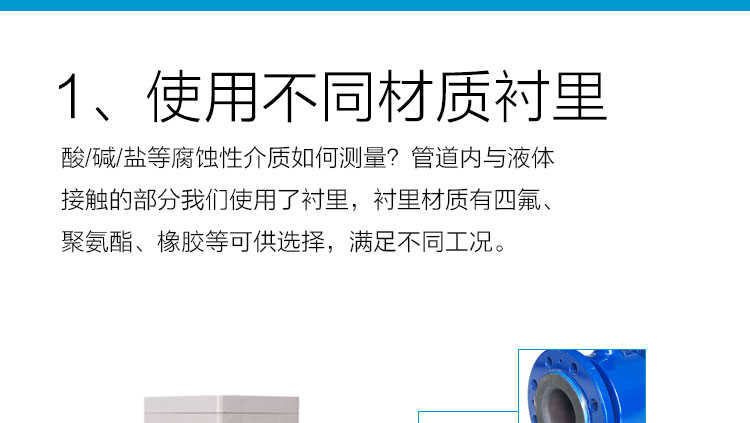

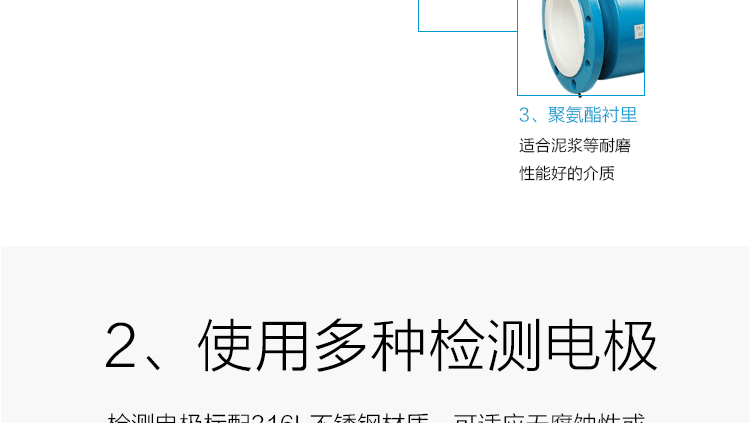

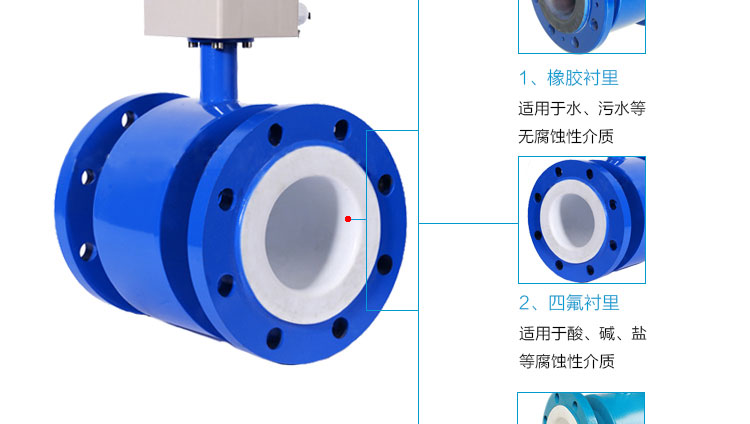

c、為適應不同介質測量的要求，傳感器的襯里和電極材料可以有多種選擇。

六、技術指標：

1、儀表精度：管道式0.5級、1.0級；插入式2.5級。

2、測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。

3、流速范圍：0.2～8m/s。

4、工作壓力：1.6MPa。

5、環境溫度：-40℃～+50℃。

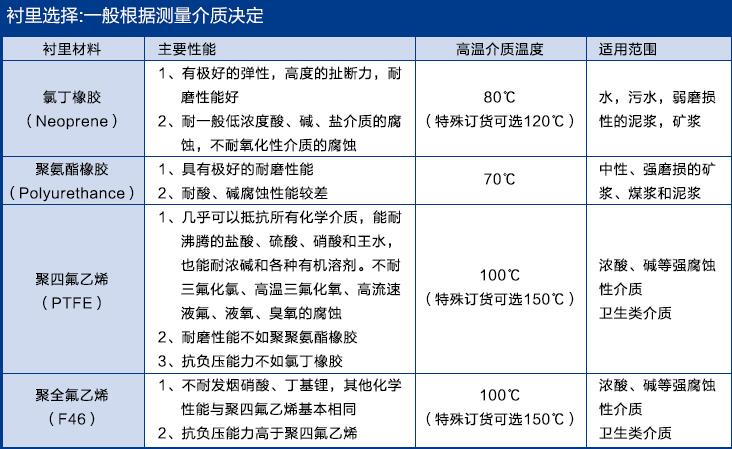

6、介質溫度：聚四氟乙烯襯里≤180℃；橡膠材質襯里≤65℃。

7、防爆標志：ExmibdⅡBT4。

8、防爆證號：GYB01349。

9、外磁干擾：≤400A/m。

10、外殼防護：一體化型： IP65。

分 離 型： 傳感器IP68（水下5米，僅限于橡膠襯里）轉換器IP65。

11、輸出信號：4～20mA.DC，負載電阻0～750Ω。

12、通訊輸出：RS485或CAN總線。

13、電氣連接：M20×1.5內螺紋，φ10電纜孔。

14、電源電壓：90～220V.AC、24±10%V.DC。

15、功耗：≤10VA。

七、流量計的安裝要求：

安裝環境的選擇

1、應盡量遠離具有強電磁場的設備。如大電機、大變壓器等。

2、安裝場所不應有強烈震動，環境溫度變化不大。

3、便于安裝、維修的場所。

安裝位置的選擇

1、傳感器上流向標志與管道內被測介質流動的方向必須*。

2、安裝位置必須保證測量管內書中充滿被測介質。

3、選擇流體流動脈沖較小的地方，即應遠離泵和局部阻力件（閥門、彎頭等）

4、測量雙相流體時，應選擇不易引起相分離的地點。

5、應盡量避免安裝在管內呈現負壓的地方。

6、當被測介質容易使電極，測量管內壁產生粘附、結垢時，建議測量管內流速不低于 2m/s 。

此時可采用比工藝管徑略小的漸縮管。為在工藝管道中不中斷流量情況下清洗電極和測量管，傳感器可采用并聯安裝，并帶清洗口。

安裝地點的選擇

為了使變送器工作穩定，在選擇安裝地點時應注意以下幾方面的要求：

1、盡量避免鐵磁性物體及具體強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信息。

2、應盡量安裝在干燥通風之處，不宜在潮濕，易積水的地方安裝。

3、應盡量避免日曬雨淋，避免環境溫度高于45℃及相對濕度大于95.9%。

4、選擇便于維修，活動方便的地方。

5、流量計應安裝在水泵后端，決不能在抽吸側安裝；閥么應安裝在流量計下游側。

八、目前仍然存在的主要不足如下：

1、不能用來測量氣體、蒸汽以及含有大量氣體的液體。

2、不能用來測量電導率很低的液體介質，如對石油制品或有機溶劑等介質，目前電磁流量計還無能為力。

3、普通工業用電磁流量計由于測量管內襯材料和電氣絕緣材料的限制，不能用于測量高溫介質；如未經特殊處理，也不能用于低溫介質的測量，以防止測量管外結露（結霜）破壞絕緣。

4、電磁流量計易受外界電磁干擾的影響。

九、故障排除：

流量計在運行中會由于各種故障的發生會造成測量不準的現象，一般在運行中電磁流量計產生的故障大概可分為兩類。一類為流量計本身故障，元器件損壞引發的故障；一類為外界條件的改變引起的故障，例如輸出不穩定、流動無數次、誤差過大等。下面介紹幾種簡單的故障排除辦法：

a、輸出不穩定：1.流場不穩；2.通過傳感器的液體中含有氣體、大固體塊；3.電氣連接虛接；4.接地不良；5.電極滲漏 解決方法：1.改造管道、或增加安裝假傳感器；2.正常現象；3.檢查接線，接好線；4.接好地線；5.修理傳感器。

b、液體流動無輸出：1.與轉換器之間的信號傳輸電纜兩芯線接反；2.電源未接或接觸不良；3.傳感器儀表管道、外殼、端面有滲漏。解決辦法：1.倒線頭；2.接好電源、保持接觸良好；3.修理傳感器。

c、液體不流動有輸出：1.與轉換器之間信號傳輸電纜連接有斷路；2.信號電纜到電極連接斷路；3.電極表面沾污或沉積絕緣層；4.接地不良或斷路。 解決方法：1.接好電纜線；2.打開傳感器、重新接上；3.擦洗電極表面；4.接好地線。

d、誤差過大：1.零點過高；2.未完全充滿液體；3.供電電源畸變過大；4.接地不良。 解決方法：1.重新調整零點；2.改善管道條件，傳感器始終充滿液體；3.改善供電電源條件，符合正常工作條件；4.接好地線。

十、包裝說明：

用戶開箱時請按裝箱單核對傳感器的型號，規格和產品編碼，并檢查傳感器有無缺損。

電池供電電磁流量計的成套性包括：

1、一套；

2、信號電纜 RVVP 型聚氯乙烯絕緣屏蔽護套線 2×32/0.2 15 米（分體型時配套）；

3、勵磁電纜 RVVP 型聚氯乙烯絕緣屏蔽護套線 2×32/0.2 15 米（分體型時配套）；

4、裝箱文件1份；

5、安裝使用說明書1份；

6、產品合格證 1 份；

7、產品裝箱單 1 份等。

十一、安裝注意事項：

1、在搬運和吊裝傳感器時，應該將吊索套在傳感器兩端法蘭旁頸部位置，切勿在測量、管內插入管幫進行吊裝以免損壞襯里。

2、安裝前，傳感器內的電極用酒精棉花仔細擦除電極表面由于手摸等原因造成的油脂性沾污物質。

3、安裝時密封墊圈的內徑應與測量管襯里內徑*。

4、必須保證接線盒內的干燥，否則儀表可能會產生計量誤差。

運行前的準備工作：

1、在安裝接線后正式投入運行前應再次檢查安裝、接線是否正確。（對分體型而言）

2、將床干起前閥門打開，傳感器后閥門關閉，讓傳感器內充滿被測介質。

3、準備工作完畢后，先打開傳感器上游閥門，再緩緩打開下游閥門，觀察轉換器瞬時流量顯示應向大方向變化，說明信號線線方向正確。否則，將信號線 A 與 B 接線位置互換。（對分體型而言）

4、打開傳感器前后閥門，排液數分鐘，排出管內氣體。

5、關閉傳感器下游閥門，再關上游閥門，是傳感器內充滿被測介質。然后進行配套調整。傳感器與轉換器配套零點調整和儀表系數設定請?jiān)旈嗈D(zhuǎn)換器說明書。
