孔板流量計均按標準ISO5167或國家標準GB/T2624的規定進行。無需實流標定。它結構堅固、簡單，安裝方便，性能穩定，使用可靠。

　　孔板流量計取壓方式有：環室取壓、單獨鉆孔取壓和法蘭取壓。

公稱壓力，小于40 Mpa。當≥20 Mpa時，采用高壓透鏡孔板或全焊接式孔板。

　　公稱通徑，50~100mm，當公稱通徑小于50mm時，需制作成平孔板。

精確度為±0.5%~±1.5%

1）角接取壓。使用條件：d20≥12.5mm

β=0.2~0.75

DN50~1200mm

a） 環室取壓 DN≤400mm（型號為L(zhǎng)GBH）

b） 單獨鉆孔取壓（型號為L(zhǎng)GBZ）

（1）DN≤400mm，PN≤2.5Mpa

（2）DN≤400mm，PN≤6.3Mpa（高徑法蘭）

（3）DN≤400mm，PN≤10Mpa（高徑法蘭）

2）法蘭取壓（型號為L(zhǎng)GBF） 使用條件：d20≤12.5mm DN50~1000mm β=0.2~0.75

該取壓方式比角接取壓具有裝配簡單，安裝方便，泄露環節少，容易排除取壓口處的臟污等優點。一般情況都推薦使用這種取壓方式。

【特點】

具有測量精度高，安裝方便，使用范圍廣，造價低等特點。 **應用于各種介質的流量測量。


　    大型孔板　　　　　　　　　　　　高壓透鏡墊孔板

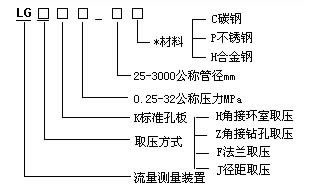

【型號】

【產品示意圖】

環室取壓標準孔板　　　　　　　　環室取壓標準孔板
4.0≤PN≤6.4 　　　　　　　　　　4.0≤PN≤6.4

鉆孔取壓標準孔板　　　　　　　　緊固式八槽孔板

PN≤2.5　　　　　　　　　　　　　PN≤10 　　　　　　　　　　　　　　　　　　　　　

高壓透鏡墊孔板　　　　　　　　　　法蘭取壓標準孔板

PN22，32　　　　　　　　　　　　　4.0≤PN≤6.4
