USB有紙記錄儀
一、帶USB儲存功能有紙記錄儀概述
帶USB儲存功能有紙記錄儀以獨特的熱打印記錄方式和**的微處理器控制技術，實現了無與倫比的高記錄清晰度、高精度、高可靠性、多功能且便于操作?？蛇B續記錄和數字打印。
該儀表的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄， 能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信 號的曲線，并將通道號印在各通道的軌跡旁?？赏ㄟ^(guò)鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，并對所設參數加以保護。**應用于醫藥、石油、化工、冶金、電力等行業及科研單位。
二、帶USB儲存功能有紙記錄儀性能及技術指標
1、輸入通道
（1）單點 雙點 三點 四點 五點 六點 八點
（2）每個通道的測量信號種類可由用戶自己設定也可在定貨時注明。[由廠方為用戶設定好]
2、通道隔離
（1）輸入通道之間相互隔離，無干擾。
3、顯示功能
（1）測量值的定點或巡回顯示
（2）設定參數顯示[在設定狀態下]
（3）報警提示符及提示燈
（4）時間顯示[在所有輸入信號全部關閉情況下]
4、記錄功能
（1）采用進口固定式熱敏頭，無筆墨消耗，無筆位誤差，抗震動
（2）在100mm范圍內有800個熱印點
（3）對測量值進行趨勢記錄和數字記錄
（4）在記錄曲線同時打印標尺刻度及每個通道標記
（5）每隔100mm打印一次刻度值、當前時間和走紙速度
5、實時時間
（1）由鍵盤設定當前日期和時間
（2）即使掉電,也不影響正常計時
6、曲線遷移功能：通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。
7、標度變換功能：對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對于熱電偶及熱電阻信號顯示范圍就是其測量范圍。

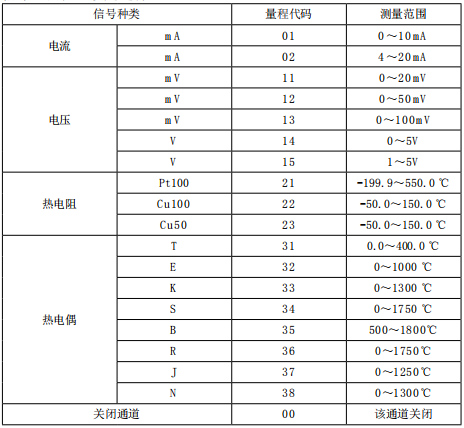

8、輸入信號種類及測量范圍：各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。
9、走紙速度：通過鍵盤任意設定，走紙速度為10mm/h到9990mm/h。
10、報警功能:
（1）提供六組繼電器接點輸出，由用戶任意組合使用
（2）每個通道報警均可選擇上限、下限、差值上限、差值下限
（3）每個通道的報警回差可設定，繼電器動作時有指示燈提示
（4）繼電器觸點容量：24VDC,3A；220VAC,3A
11、通訊: 可提供RS232C、RS485通訊或USB接口
12、模擬量輸出: 可提供兩路4～20mA模擬量傳送輸出
13、采樣周期:0.6S
14、數字顯示及報警精度:±0.2%
15、趨勢記錄精度:±0.2%
16、數字記錄精度:±0.2%
17、輸入阻抗:大于10MΩ
18、功率消耗:不大于30W
19、電源電壓:220V；50Hz
20、外形尺寸:144×144×200mm
21、開孔尺寸:138+1×138+1mm
三、帶USB儲存功能有紙記錄儀工作原理及特點

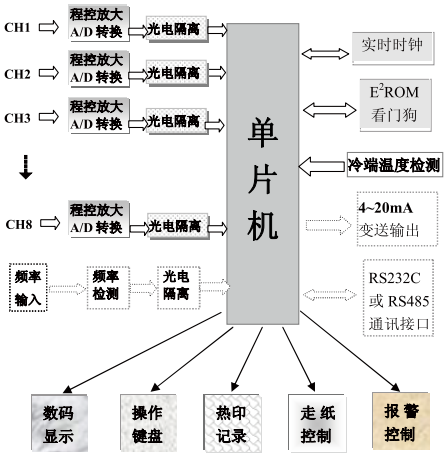

每路輸入信號經程控放大，24位分辨率A/D轉換，光電隔離送至單片機處理。從而徹底消除了各輸入通道之間的干擾，消除了輸入通道與CPU之間的干擾。使用高精度數字溫度傳感器，進行熱電偶的冷端溫度補償。為了提高長期穩定性，本記錄儀放棄了傳統的用電位器調整放大倍數及零點的方法，代之以軟件程序調校法，并實現了放大倍數的程控放大。出廠前廠方對各項參數均已調試完成。用戶可通過鍵盤設定對系統誤差進行平移校正。
四、顯示和記錄
帶USB存儲功能記錄儀*多可同時接八組輸入信號，訂貨時須注明USB，隨表帶U盤標準容量8G。

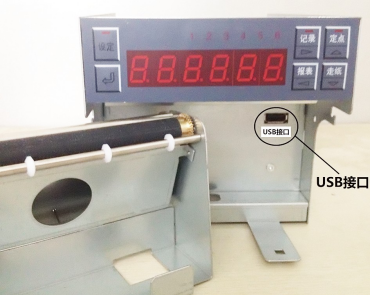

1、USB接口位置
USB接口位于記錄儀中心位置，將記錄儀的折紙機構取下，便可看到USB接口的位置?？蓪盤插入或拔出。
2、U盤的使用
（1）U盤有效插入時，設定鍵上的紅燈亮。
（2）按一下記錄鍵，記錄鍵上的紅燈亮，U盤開始以設定好的存儲時間間隔來存儲。再按一下，記錄鍵上的紅燈不亮，U盤停止存儲。
（3）當U盤停止存儲時，才可將U盤取下，不然U盤數據將會丟失。
（4）當設定鍵上的紅燈不亮?xí)r，說明U盤壞或儲存數據已滿。取下U盤插入電腦，數據已滿可將數據導入電腦儲存，若U盤壞，更換之。
3、存儲文件格式
（1）U盤儲存數據時，每天生成一個文件。
（2）生成的文件位置在1000目錄下。
（3）文件名為：日期.csv（如20120720.csv）。
（4）打開方式為：Microsoft Excel
