產品簡介

文丘里流量計是根據文丘里效應研制開發的一種節流式流量傳感器，是一種標準節流裝置。文丘里管按結構分為標準文丘管和通用文丘里管。標準（經典）文丘里管按其制造方法不同分為具有粗鑄收縮段的標準文丘里、具有機械加工收縮段的標準文丘里、具有粗焊鐵板收縮段的標準文丘里。標準文丘里按國標GB/T2624-2006進行設計制造，按國標JJG640-94進行檢定。通用文丘里系列流量傳感器除了繼承了標準文丘里管準確度高，重復性好，壓損小，所需前直管道短等優點，還具備自身裝置小，防堵的優點。可用于兩向流，混相流，低流速、大管徑，異形管道等復雜流量問題的測量。在標準節流裝置中，它所要求的上、下游直管道*短、壓力損失*小、性能穩定、維護方便。因其計算準確、能耗小，已**用于石油、化工、電力、冶金行業。

產品特點

●結構簡單，耐用，性能穩定；

●計算準確、能耗?。?/p>

●可用于液體、氣體、蒸汽及兩相流等各種臟污介質；

●易安裝，維護方便；

●測量范圍寬，可根據用戶使用條件和要求進行設計；
●安裝方便，在測量管道上直接開孔將裝置插入后固定即可；

●可適用于不規則形狀的管道；

●可加裝吹掃裝置，使用過程中可直接清理；

●在標準節流裝置中，它所要求的上、下游直管段*短，壓力損失*小；

●經典文丘里管流量計是按國標GB/T2624設計制造，按國標JJG640檢定的標準節流裝置，無需標定。

在標準節流裝置中，它所要求的上、下游直管段*短，壓力損失*小。

技術參數

1、公稱直徑： 50mm≤DN≤3000mm ；

                  粗鑄收縮段：100mm≤DN≤1600mm；

                  機械加工收縮段：20mm≤DN≤250mm；

                  粗焊鐵板收縮段：100mm≤DN≤3000mm；

2、節流孔徑比β：0.3≤β≤0.75；

                   粗鑄收縮段：0.3≤β≤0.75；

                   機械加工收縮段：0.4≤β≤0.75；

                   粗焊鐵板收縮段：0.4≤β≤0.7；

3、雷諾數范圍： 2×105≤ReD≤2×106；

                   粗鑄收縮段：2×105≤ReD≤2×106；

                   機械加工收縮段：2×105≤ReD≤106；

                   粗焊鐵板收縮段：2×105≤ReD≤2×106；

4、精度等級：0.5級、1級、1.5級、2級；

5、工作壓力：公稱壓力：PN≤42Mpa；

6、介質溫度：-50℃≤t≤500℃；

7、參照標準：GB/T2624-2006、JJG640-94及ASME PTC 19.5-2004；

8、連接方式：法蘭連接、焊接、螺紋。

產品選型

結構形式

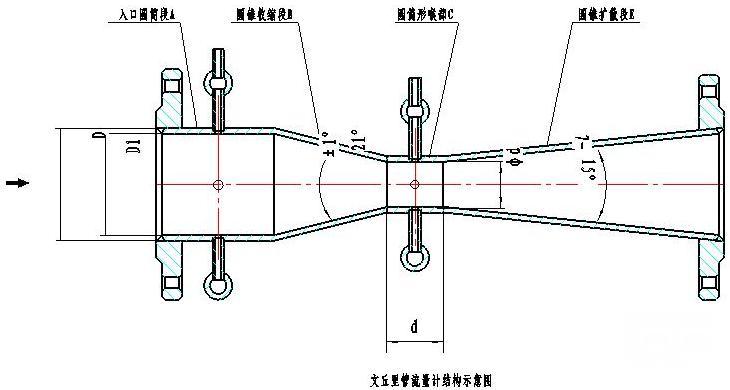

●經典文丘里管的軸向截面見上圖。它是由入口圓筒段A、圓錐收縮段B、圓筒形喉部C、圓錐擴散段E組成。圓筒段A的直徑為D，其長度等于D；收縮段B為圓錐形，并有21°±1°的夾角；喉部C為直徑d的圓筒形，其長度等于d；擴散段E為圓錐形，擴散角7°～15°。

●經典文丘里管的收縮段分三種形式：粗鑄收縮段，機械加工收縮段，粗焊鐵板收縮段。

●經典文丘里管的上游取壓口和喉部取壓口做成幾個（不少于4個）單獨的管壁取壓口形式，用均壓環把幾個單獨管壁取壓連接起來。當d≥33.3mm時，喉部取壓口的直徑為4～10mm，上游取壓口直徑應不大于0.1D；當d≤33.3mm時，喉部取壓口直徑為0.1d～0.13d，上游取壓口的直徑為0.1d～0.1D。
