熱式氣體質量流量計
一、儀表簡概述：
質量流量計在傳感器內部有兩根平行的U型振管，中部裝有驅動線圈，兩端裝有拾振線圈，流量計直接測量通過流量計的介質的質量流量，還可測量介質的密度及間接測量介質的溫度。由于其優異的性能，使其測量準確度高，對流體狀態要求低，壓力損失小。多種規格的儀表都可以直接獲得被測量液體或漿液的質量流量、體積流量、密度、溫度，無需人工計算或估算。
二、測量原理：
質量流量計的結構是雙彎管結構，其測量原理是通過測量作用于雙彎管上來檢測管道中的質量流量。在工業生產過程中，有時需要測量流體的質量流量，如化學反應的物料平衡、熱量平衡、配料等，都需要測量流體的質量流量。質量流量是指在單位時間內，流經封閉管道截面處流體的質量。

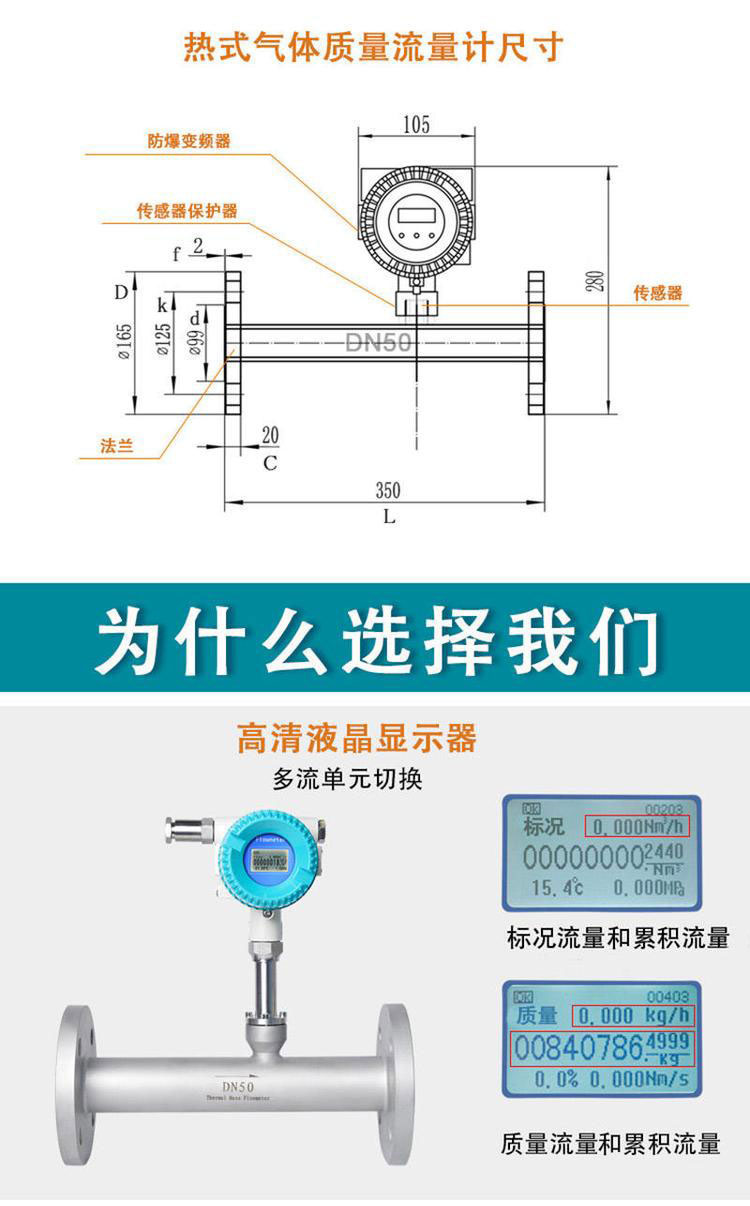

三、結構組成：

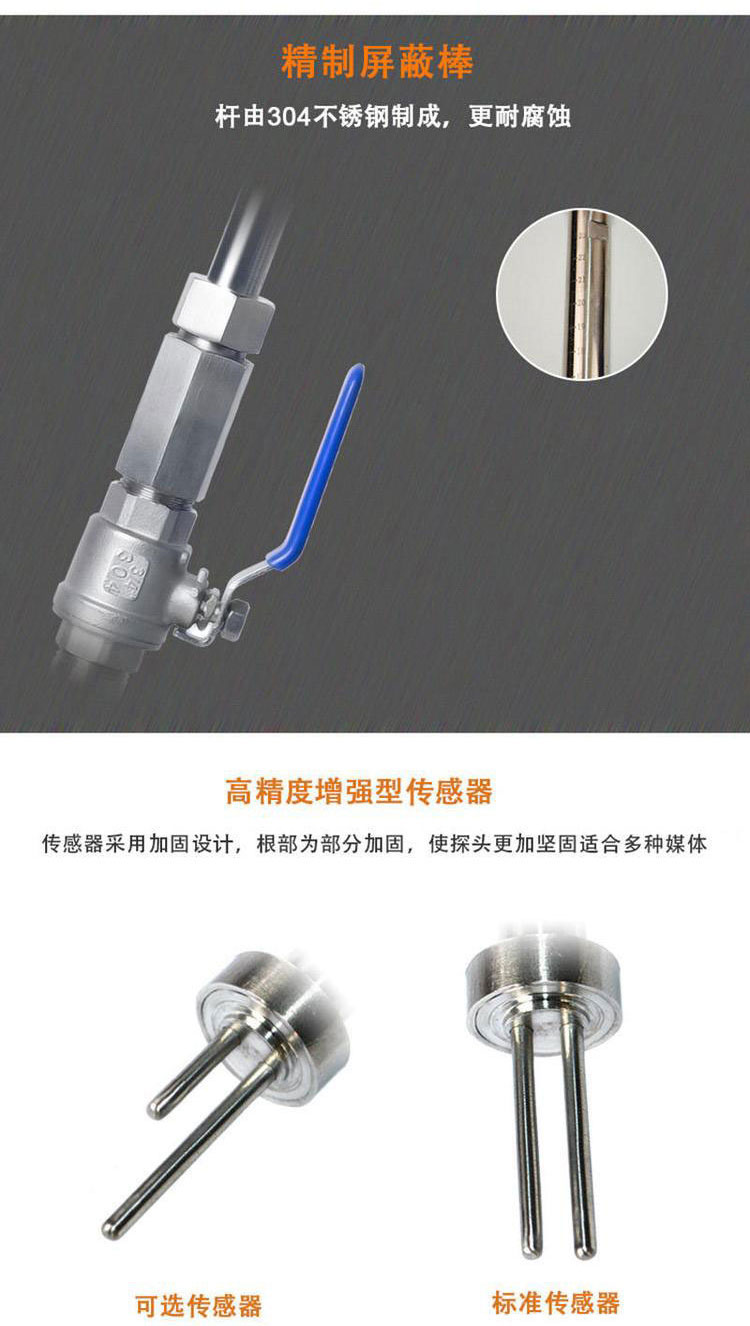

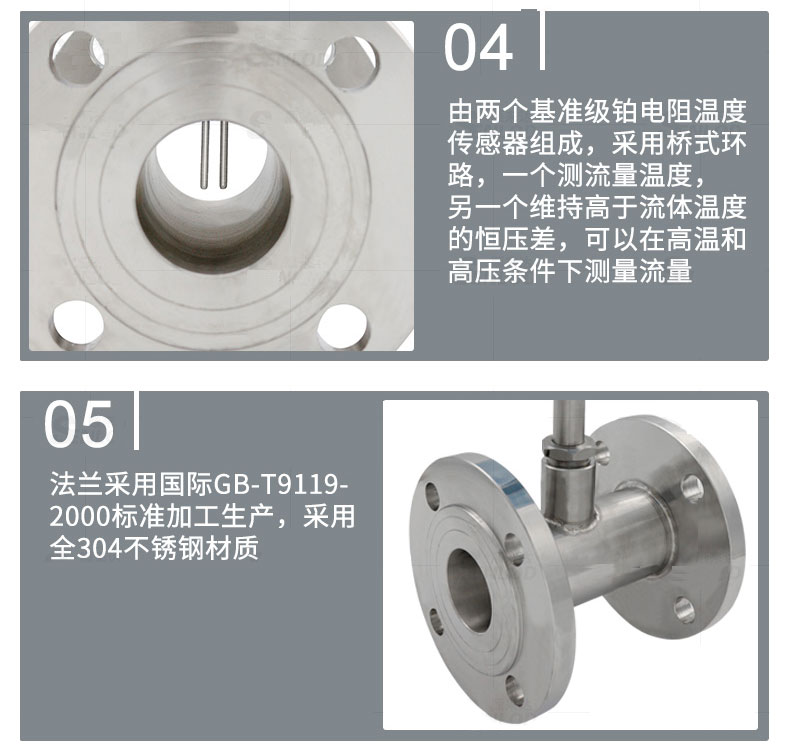

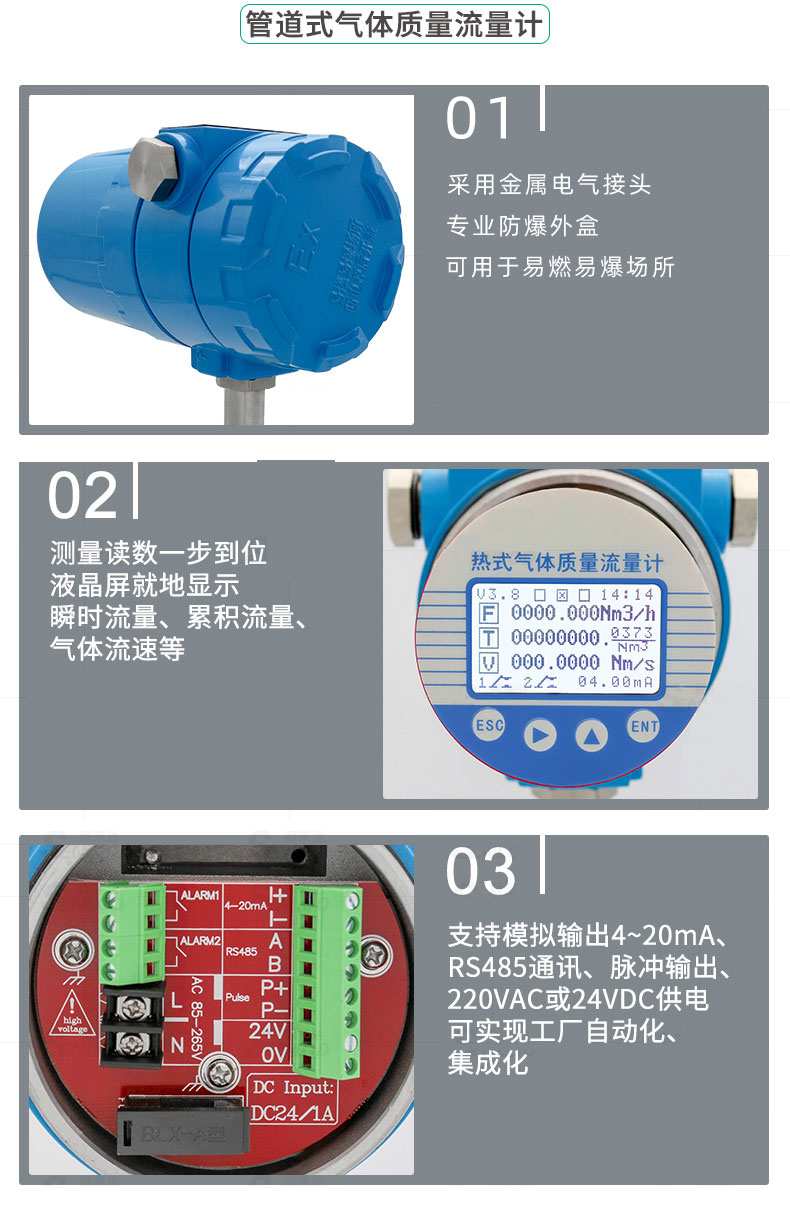

流量計由傳感器，變送器及數字指示累積器等三部分組成。傳感器由傳感管、電磁驅動器、和電磁檢測器三部分組成。電磁驅動器使傳感器以其固有頻率振動，而流量的導入使u形傳感器的作用下產生一種扭曲，在它的左右兩側產生一個相位差，該相位差與質量流量成正比。電磁監測器把該相位差轉變?yōu)橄鄳?yīng)的電平信號送入變送器，經濾波、積分、放大等電量處理后。轉變成與質量成正比的4－20mA模擬信號和一定范圍的頻率信號兩種形式輸出。
四、適用場合：
流量計主要是用來測量介質的質量流量及總量、密度，同時，它還可以測量體積流量及總量、介質溫度、含水率、酒精的酒精度、混合較均勻的兩種液體的濃度、工藝流程中的原料配比等。它主要適用于以下幾個行業：
1、石油行業，如原油產量計量、含水率、單井產量計量、原油運輸計量；
2、化工行業；
3、食品行業；
4、造紙行業，如紙漿的計量；
5、紡織印染行業；
6、能源輸送計量，如液化氣計量；
7、環保行業，如污水處理；脫硫過程測漿液密度。
五、性能特點：
1、直接測量管道內流體的質量流量：
測量準確度高、重復性好，可在較大量程范圍內，直接測量流體質量流量；計量的精確度高 該流量計的質量流量測量精度為0.2級；
2、工作穩定可靠：
流體測量管內部無障礙物和活動部件，因而可靠性高、壽命長；
3、適應的流體介質面寬：
除一般粘度的均勻流體外，還可測量高粘度流體（蜂蜜、油漿等）；不僅可以測量單一溶液的流體參數，還可以測量多相流；無論介質是層流還是紊流，都不影響其測量精度；
4、**的應用環境：
適用于石油化工、化學、冶金、制藥、造紙、食品、能源和環保等行業，在工藝過程的檢測控制和貿易交接計量等場合，獲得了**的應用；
5、多種實時在線測控功：
除質量流量外，還可直接測量流體的密度和溫度。智能化的流量變送器，可提供多種參數的顯示和控制功能，是一種集多功能為一體的流量測控儀表；
6、可擴展性好：
可根據用戶需要，專門設計和制造特殊規格型號和特殊功能的流量計；還可進行遠程監控操作等。
六、技術指標：
1、準確度：±[0.2% + （零點穩定度/瞬時質量流量×****）；
2、重復性：±（1/2）×[0.2% + （零點穩定度/瞬時質量流量×****）；
3、密度范圍：0.2 g/cm3～3.5g/cm3；
4、密度準確度：±0.002g/cm3；
5、溫度范圍：-60℃～+200℃；
6、溫度準確度：±1℃；

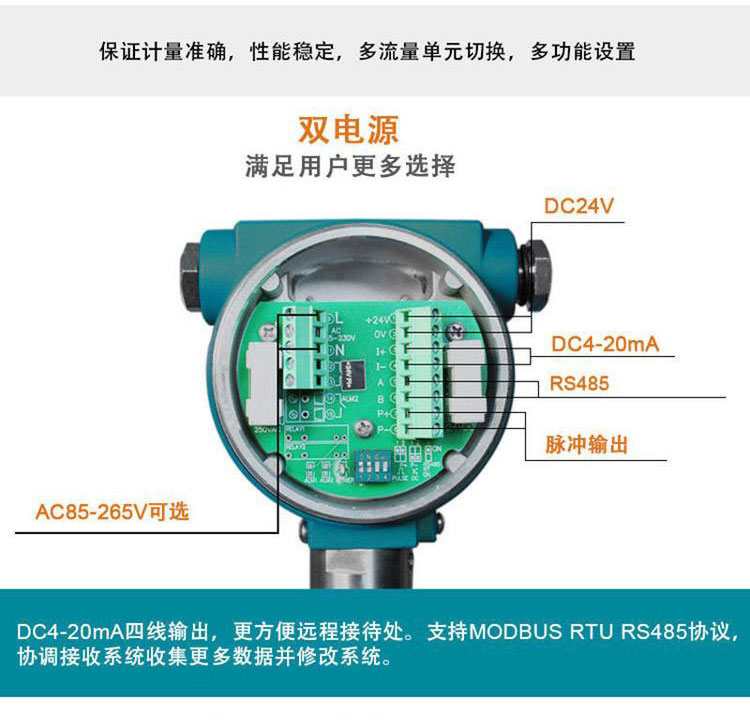

7、電流輸出：4mA～20mA；
8、頻率輸出：0Hz～10kHz；
9、批控繼電器觸點容量：24V/0.1A；
10、批控繼電器觸點形式：常開（用戶訂貨時說明，可改為常閉）；
11、流體介質溫度：-40℃～+200℃；
12、工作環境溫度：0℃～+40℃；
13、工作環境濕度：≤90% RH，非冷凝；
14、大氣壓力：86kPa～106kPa；
15、變送器供電要求：本安型電源電壓 AC（220±10%）V或（50±5%）Hz、復合型電源電壓（24±10%）V；
整機功率：＜15W。
七、安裝要求：
流量計是高精度測量儀表，為了保證測量準確度，需保證安裝的環境要求：
1、傳感器（一次表）和變送器（二次表）不得安裝在有強磁干擾的區域，否則會影響電路信號，從而影響測量準確度；
2、傳感器（一次表）安裝的管道不能有其他振動干擾；
3、對需要安裝在戶外的情形，要注意zui高和zui低的環境溫度，應當考慮防風遮雨措施，避免風吹雨淋，以提高流量計的工作壽命；
4、本安型流量計變送器（二次表）應安放在安全區或合適的控制室；
5、本安型流量計傳感器（一次表）和變送器（二次表）之間是由十芯屏蔽電纜連接的；

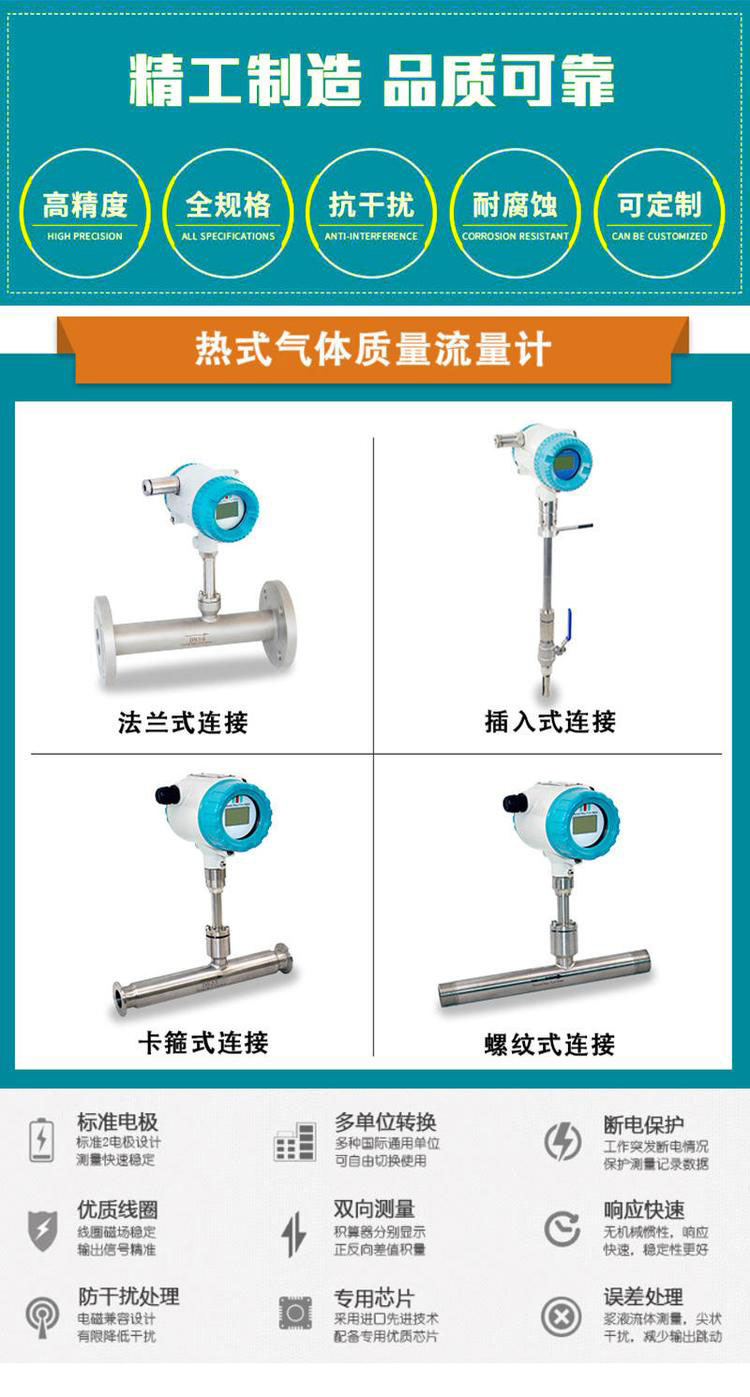

八、安裝方式與注意事項：
1、水平管道正裝
主體朝下，測量液體，出口必須高0.8米以上；
2、主體朝上倒裝
自排空，測量含固體的漿液，出口必須高于流量計zui高點0.8米以上；
3、旗式安裝（測裝）
自排空，測量液體或漿液，液體必須從下往上流。
九、故障處理：
一般情況下流量計是不會出現故障的，出現故障也不要緊，仔細分析原因就能使問題得到解決，比如工況有沒有發生變化，有沒有過氣，是不是剛校驗回來使用的等等，下面簡單介紹幾種故障及處理：
1、硬件故障：
若出現誤差偏大，積算器顯示不亮或不增值，顯示器空白位等現象，其原因：
a．安裝不規范，可直接導致流量計零漂，如安裝在泵出口處較近，傳感器支撐強度不夠，連接法蘭焊接不當產生應力信號，電纜受電磁干擾。
b．接線問題
若出現顯示器不亮現象，應檢查積算器電源連線，若出現保險絲被燒，應確認輸入電壓與標準電壓標稱值，交直流形式是否*。又若出現積算器不隨流量增加時，應檢查積算器接線，若積算器裝有正/反向程序，應檢查流量計接線，因流量計接線不正確，會使積算器在反向流時不遞增。
c．工藝介質變化
若測量介質出現夾氣，氣化或兩相流等現象，變送器會出現報警顯示，嚴重時，傳感器停止工作。
d．變送器失效。
e．傳感器失效。
f．管道吹掃問題。
2、軟件問題：
對于剛校驗完的流量計安裝使用前一定要注意在當前工況下的零點校驗，必須保證流量計中充滿介質后關閉兩端截止閥才能零點標定，具體的方法有很多種，面板操作、手操器以及使用ProLink Ⅱ軟件。
a．零點校準有誤；
b．參數設置有誤；
c．電源的脈沖波動；
d．I/O組態有誤（一定要注意量程）；
e．操作有誤。
