一、質量流量計產品概述
質量流量計是一種新型流量測量儀表，在石油、石化、化工、船舶、制藥、市政、造紙、食品和能源等行業的工藝過程檢測和貿易交接計量中獲得了**的應用，業已受到國內外流量研究界的高度重視和廣大用戶的歡迎。
質量流量傳感器與變送器配合使用，可提供準確的瞬時流量、累積總量，并可實時監測密度與溫度。
二、質量流量計系統組成
1、系統組成

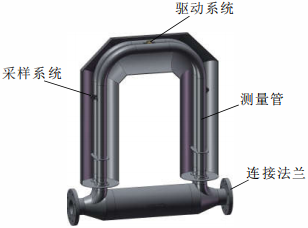

質量流量計傳感器主要由連接法蘭、測量管、驅動系統及采樣系統等部分構成。

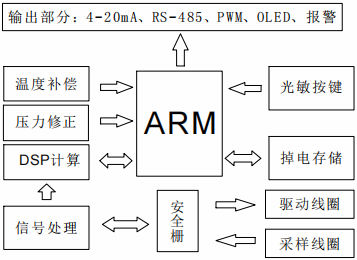

變送器是由 、 為核心的智能測量控制系統組成，以實現對質量流量、密度及溫度的精確測量

三、質量流量計工作原理
1、質量流量計基于科里奧利原理，利用安裝在測量管上的磁鐵和線圈組件，在交變電流的作用下，使測量管以某個固定的頻率作往復周期振動。當工業過程流體介質流經測量管時，就會產生科氏力效應，兩根測量管發生扭轉振動，這時，安裝在測量管兩端的檢測線圈將產生相位不同的兩個信號，其相位差與流經傳感器測量管的流體質量成比例關系，因此，通過測量相位差即可得到流體質量值。另外，測量管的振動頻率是由測量管和管內流體的總質量決定，因此，當流體的密度變化時，其振動頻率也會發生相應的變化，據此就可以得到管內流體的密度值。安裝在測量管上的溫度傳感器可以實時的監測流體溫度值。
2、得到測量結果后，變送器一方面通過OLED顯示屏將質量累積量、密度、溫度等測量值顯示出來，另一方面可把相關參數通過工業標準4～20mA電流、PWM脈沖或RS485接口向外輸出，便于上位機或其他二次儀表讀取。
3、變送器配備光感式防爆按鍵、OLED顯示屏和LED指示燈，可實現介質測量、功能操作、查詢及工作狀態顯示。
四、質量流量計產品特點
1、可組態輸出：變送器可以通過有源或無源兩種方式向外部提供4～20mA電流輸出，用來代表質量流量、體積流量、密度、溫度；也可以通過有源或無源兩種方式向外部提供0-110kHz脈沖輸出，用來代表質量流量、體積流量。
2、標準的RS485接口模式：變送器采用基于MODBUS RTU通訊協議的RS485接口。通過數字通訊可以輸出全部的測量值和中間值，通過上位機通信軟件實現對數據變量的查看、存儲及內部參數的修改。
3、方便的人機接口：變送器配備光感式防爆按鍵和OLED顯示屏，現場可以通過操作按鍵完成質量流量、體積流量、密度、溫度等變量的查詢顯示及現場零點的標定(進行以上按鍵操作無需擰開前端蓋)。
4、溫度 與壓力補 償：變送 器內部電路 全部采用工業級低溫漂系列元器件，使變送器受環境溫度的影響較小，保證正常工作溫度范圍內的測量準確性。另外，變送器內部增加了壓力影響補償程序，用戶可手動輸入管道壓力值，以便變送器進行壓力補償值的計算。
5、與傳統流量測量方式相比，質量流量計還具有以下優勢：
（1）質量流量計能夠直接測量管道內流體的質量流量，不需要經過中間參數的轉換，避免因中間轉換產生的測量誤差。因此，其測量準確度高、重復性好，可以在較大量程比范圍內實現瞬時質量流量的高準確度直接測量。
（2）質量流量計測量管振幅小，內部無活動件，因此可靠性高，使用壽命長，日常維修量小。
四、質量流量計產品安裝
1、安裝位置
（1）安裝位置應遠離能引起管道機械振 動的干擾源，如工藝管線上的泵等。如果傳感器在同一管線上串聯使用，傳感器間的距離至少應大于傳感器外形尺寸長度的三倍，以避免由于共振而產生的相互影響。
（2）安裝位置應遠離工業電磁干擾源，如大功率電動機、變壓器等，至少應保持5m以上的距離，否則，傳感器中測量管的自諧振動會受到干擾，速度傳感器檢測出來的微弱信號有可能被淹沒在電磁干擾的噪聲中。
（3）傳感器不能安裝在工藝管線的膨脹節附近，以避免因溫度變化引起管線的伸縮和變形，從而形成橫向應力，使得傳感器零點發生變化，影響測量準確度。
（4）安裝位置應選取過程管線的低點，并在傳感器上、下游管道上安裝截止閥和旁路，以方便調零、日常維護并確保傳感器在不工作時也處于滿管狀態。

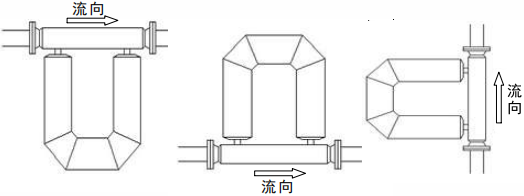

2、安裝方式
質量流量計只有在測量管內充滿過程流體時才能夠正常工作。原則上，流量計能夠以任何可使過程流體充滿測量管的方式安裝。傳感器的具體安裝方式應根據流體的相別及其現場工況。

（2）若被測流體介質是氣體，一般采用外殼朝上安裝傳感器，避免冷凝液聚積在傳感器測量管內；
（3）若被測流體介質是液體、固體的混合漿液時，則可將傳感器安裝在垂直管道上，這可避免微粒聚積在傳感器測量管內。此外，如果工藝管線需要用氣體和蒸汽清掃，這種安裝方式也便于清掃，但這種安裝方式相較前二種而言難于固定，且壓損較大。
