一、渦街流量計的安裝
1、按開口尺寸的要求在管道上開口，且使開口的位置滿足直管段的要求。
2、將連接上法蘭的整套流量計放入開好口的管道中。
3、對法蘭與管道進行點焊定位。?
4、將流量計取下，把法蘭按要求焊接好，并清理管道內所有凸出部分。
二、渦街流量計安裝注意事項
1、流量計*好安裝在室內，若須安裝在室外時，應有避免直射陽光和防止雨淋的措施。
2、流量計應避免安裝在有強磁場干擾，空間小和維修不方便的場合。
?3、流量計應避免安裝在溫度較高、受設備熱輻射或含有腐蝕性氣體的場合，若須安裝時，?須有隔熱通風措施。?
4、流量計應避免安裝在有機械振動的管道上，若須安裝時，必須采取減震措施，可加裝?軟管過渡，或在流量計上下游2DN處加裝管道固定支撐點并加防震墊。
5、法蘭與管道點焊定位后應卸下流量計，不能帶著流量計焊接。

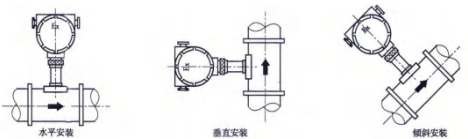

?6、流量計可以在沿管道軸線垂直方向上360°任意安裝。*佳安裝方式∶低溫介質表桿?垂直地面安裝;高溫介質表桿平行地面安裝。?
7、由于管道的下垂容易造成流量計與法蘭間的密封泄漏，流量計應盡量避免安裝在架空?較長的管道上。若必須安裝時，須在流量計的上下游2DN處分別設置管道支撐點。
8、在測量蒸汽的管道中，為了防止轉換器溫度過高，儀表連接桿至少一半不要保溫。
?9、為了方便觀察和接線，流量計的表頭在原有的位置上可進行360°旋轉，在調整好位?置后，把鎖緊螺母擰緊即可。為了防止水汽從鎖緊螺母處進入殼體，必要時須用防水膠帶把鎖緊螺母纏繞密封好。
10、連接流量計的屏蔽電纜走向，應遠離有強電磁場干擾的場合，**不允許與高壓電纜?一起敷設。屏蔽線應盡量縮短，且不得盤卷，以減少分布電感，*大長度不超過500米。?
11、接線時先擰開表殼后蓋，將信號線從防水接頭送入。將防水?接頭擰緊，并保證線纜在進入防水接頭之前必須向下壓彎，以確保水不會順著線纜進入殼體內。

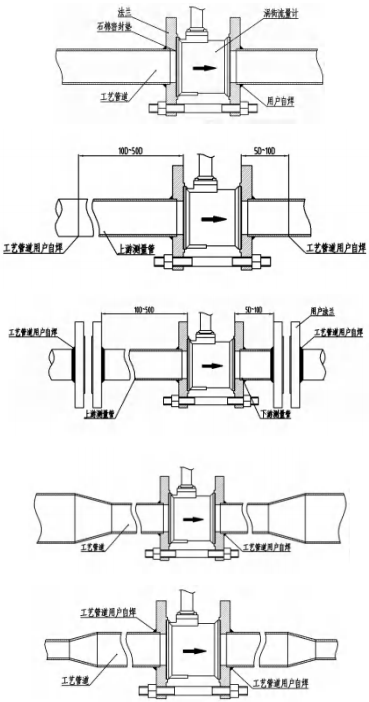

三、渦街流量計的安裝管路形式
1、按開口尺寸的要求在管道上開口，且使開口的位置滿足直管段的要求。
2、將連接上法蘭的整套流量計放入開好口的管道中。
3、對法蘭與管道進行點焊定位。?
4、將流量計取下，把法蘭按要求焊接好，并清理管道內所有凸出部分。
二、渦街流量計安裝注意事項
1、流量計*好安裝在室內，若須安裝在室外時，應有避免直射陽光和防止雨淋的措施。
2、流量計應避免安裝在有強磁場干擾，空間小和維修不方便的場合。
?3、流量計應避免安裝在溫度較高、受設備熱輻射或含有腐蝕性氣體的場合，若須安裝時，?須有隔熱通風措施。?
4、流量計應避免安裝在有機械振動的管道上，若須安裝時，必須采取減震措施，可加裝?軟管過渡，或在流量計上下游2DN處加裝管道固定支撐點并加防震墊。
5、法蘭與管道點焊定位后應卸下流量計，不能帶著流量計焊接。
?6、流量計可以在沿管道軸線垂直方向上360°任意安裝。*佳安裝方式∶低溫介質表桿?垂直地面安裝;高溫介質表桿平行地面安裝。?
7、由于管道的下垂容易造成流量計與法蘭間的密封泄漏，流量計應盡量避免安裝在架空?較長的管道上。若必須安裝時，須在流量計的上下游2DN處分別設置管道支撐點。
8、在測量蒸汽的管道中，為了防止轉換器溫度過高，儀表連接桿至少一半不要保溫。
?9、為了方便觀察和接線，流量計的表頭在原有的位置上可進行360°旋轉，在調整好位?置后，把鎖緊螺母擰緊即可。為了防止水汽從鎖緊螺母處進入殼體，必要時須用防水膠帶把鎖緊螺母纏繞密封好。
10、連接流量計的屏蔽電纜走向，應遠離有強電磁場干擾的場合，**不允許與高壓電纜?一起敷設。屏蔽線應盡量縮短，且不得盤卷，以減少分布電感，*大長度不超過500米。?
11、接線時先擰開表殼后蓋，將信號線從防水接頭送入。將防水?接頭擰緊，并保證線纜在進入防水接頭之前必須向下壓彎，以確保水不會順著線纜進入殼體內。
三、渦街流量計的安裝管路形式
