防爆型超聲波液位計的裝置方式及注意事項
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1210
發布日期：2022-02-15
一、防爆型超聲波液位計的裝置方法
1、外形尺寸
2、裝置辦法
開敞環境下普通采用支架裝置方式，用儀表自帶法蘭固定。池或罐在裝置位置上割一個直徑60mm的圓孔，將儀表探頭放入，然后將法蘭自下而上旋緊。裝置必需保證儀表的探頭面與被測液面程度。

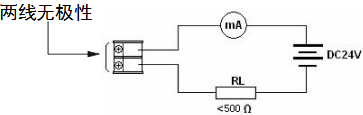

3、二線制接線辦法
二、防爆超聲波液位計裝置參數含義
1、防爆超聲波液位計的探頭發波打到液位后反射回探頭，探頭接納到后計算發波到收波的時間，得到丈量間隔L，儀表裝置高度TH減去丈量間隔L將得到當前液位H。
2、防爆超聲波液位計量程指儀表可以丈量的間隔，裝置高度TH應小于量程。
3、防爆超聲波液位計盲區指儀表在探頭左近無法丈量的區域，*高液位與探頭間距應大于盲區，例盲區為0.5m，則*高液位與探頭間距必需大于0.5m。如：量程：6米，盲區：0.45米，實踐丈量為：0~5.55米
4、探頭發波是個擴散過程，即有方向角，裝置的時分要留意，否則可能打到池壁的凸起物或渠道邊沿。
三、防爆超聲波液位計裝置準繩
1、探頭發射面到*低液位的間隔，應小于選購儀表的量程。
2、探頭發射面到*高液位的間隔，應大于選購儀表的盲區。
3、探頭的發射面應該與液體外表堅持平行。
4、探頭的裝置位置應盡量避開正下方進、出料口等液面猛烈動搖的位置。
5、若池壁或罐壁不潤滑，儀表裝置位置需分開池壁或罐壁0.5m以上。
6、若探頭發射面到*高液位的間隔小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.45m～0.60m，垂直裝置，內壁潤滑，罐上開孔應大于延伸管內徑?；蛘邔⒐茏油ㄖ凉薜?，管徑大于100mm，管底留孔堅持延伸管內液面與罐內等高。
四、防爆超聲波液位計裝置留意事項
1、防爆超聲波液位計在室外裝置倡議加裝遮陽板以延長儀表運用壽命。
2、電線、電纜維護管，要留意密封避免積水。
3、防爆超聲波液位計固然本身帶有防雷器件，但儀表在多雷地域運用時，倡議在儀表的進出線端另外裝置專用的防雷安裝。
4、防爆超聲波液位計在特別酷熱、冰冷的中央運用，即四周環境溫度有可能超出儀表的工作請求時，倡議在液位儀四周加設防高、低溫安裝。
