手持式超聲波流量計的工作原理和主要用途
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1816
發布日期：2022-09-01
當超聲波束在液體中傳播時，液體的活動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接納聲波所需的時間完整相同（獨一可實踐丈量零流量的技術），液體活動時，逆流方向的聲波傳輸時間大于逆流方向的聲波傳輸時間。
以“速度差”法為原理丈量圓管內液體流量。
全數字化微功耗設計。
采用**的外夾式磁性傳感器。
便攜式轉換器采用主機、打印機(便攜式)、電池充電器等一體式構造。

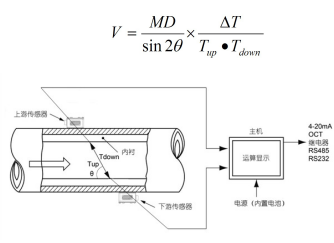

其關系契合下面表達式：
其中：
θ：束與液體活動方向的夾角 M：聲束在液體中的直線傳播次數
D：管道內徑 Tup：聲束在正方向上的傳播時間
Tdown：聲束在逆方向上的傳播時間 ΔT=Tup-Tdown
二、手持式超聲波流量計主要特性

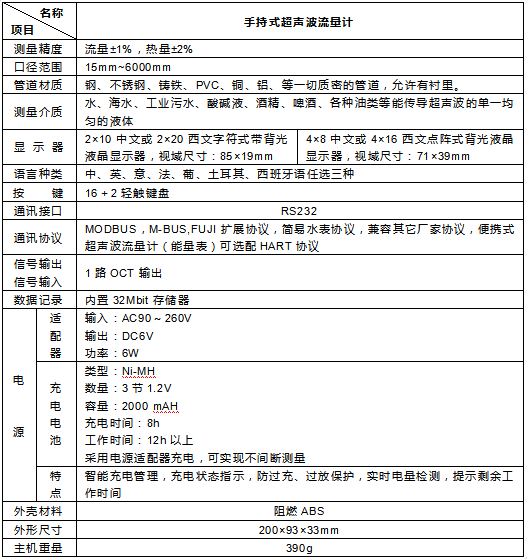

三、手持式超聲波流量計主要技術參數
管徑范圍
DN20～4000
流速范圍（m/s）
0.01～12
精確度（%）
±1.5(標定后±1.0)
丈量液體
水、河水、海水、石油、化學液體等均質液體
管道材質
金屬、非金屬等質密資料
信號輸出
便攜式：RS-485 面板式微型打印機 手持式：RS-232 選配臺式打印機
鍵盤
4 x 4漢字鍵盤
顯現器
2 x 10中文顯現器
丈量功用
顯現瞬時流量、瞬時流速、正累計流量、負累計流量、累計運轉時間，周期打印。
數據儲存
可存貯前720小時、前365天、前36個月和前十年的丈量數據，包括瞬時流量、累計流量、斷電時間等。
環境溫度
轉換器：-10～45 ℃（特定環境請闡明）
傳感器：-30～+60 ℃（常溫型）
-30～+160 ℃（高溫型）
防護等級
轉換器：IP52 傳感器：IP68
傳感器電纜長度
6m
充電和工作電源
AC220V 2W 內置鋰電池
轉換器外形尺寸
便攜式：310 x 225 x 100 手持式：235 x 130 x 95
轉換重視量
便攜式：3kg 手持式：0.8kg
傳感重視量
磁性外夾式傳感器：0.3kg/支 微型外夾傳感器：0.15kg/支
四、手持式超聲波流量計典型用處
1、手持式超聲波流量計用于丈量各種可以傳導超聲波的單一平均的液體的流量及熱量。
2、手持式超聲波流量計采用非接觸丈量方式，丈量范圍大，沒有活動機械部件，不受系統的壓力和惡劣環境的影響，已勝利應用于水、純水、海水、污水、化工液體、江河水、燃料油等流體的計量工作中。手持式超聲波能量表普遍應用于制冷、供熱、換熱器、冷凍機、鍋爐等行業系統能量耗費的計量。
