投入式液位變送器原理、結構及安裝調試

一、投入式液位變送器概述
投入式液位變送器是一種丈量液位的壓力變送器，由擴散硅壓阻式壓力傳感器作為丈量元件，把與液體深度成正比的液體靜壓力精確丈量出來，并經過信號調理電路轉換成規范（電流或電壓）信號輸出，樹立起輸出信號與液體深度的線性對應關系，完成對液體深度的丈量。產品精度高、體積小，直接投入液體中，即可丈量出變送器末端到液面的液體高度，運用便當。適用于石油、化工、電廠、城市供水、水文勘探范疇的液位丈量與控制。
二、投入式液體變送器采用用靜壓丈量原理：

　　當投入式液位變送器投入到被測液體中某一深度時，傳感器迎液面遭到的壓力公式為：Ρ = ρ·g·H + Po

　　P ： 液位計迎液面所受壓力

　　ρ： 被測液體密度

　　g ： 當?shù)刂亓铀俣?/span>

　　Po ： 液面上大氣壓

　　H ： 投入式液位變送器投入液體的深度

　　同時，將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器反面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 經過測取壓力 P ，能夠得到液位深度。
三、投入式液位變送器特性

　　1.投入液體中的變送器局部為全密封不銹鋼構造。

       2.電子線路部可分為鑄鋁接線盒構造和直接引線。

　　3.傳感器與放大電路均在不銹鋼全密封殼體內，無需外部調校

　　4.傳感器外殼的防護等級為IP68，接線盒的防護等級為IP65

　　5.體積小、運用便當、抗干擾才能強、牢靠性高、穩定性好、靈活度高、防水、抗結露

　　5. 免維護，裝置、調試便當，直接投入水中以丈量出變送器末端到液面的液位高度

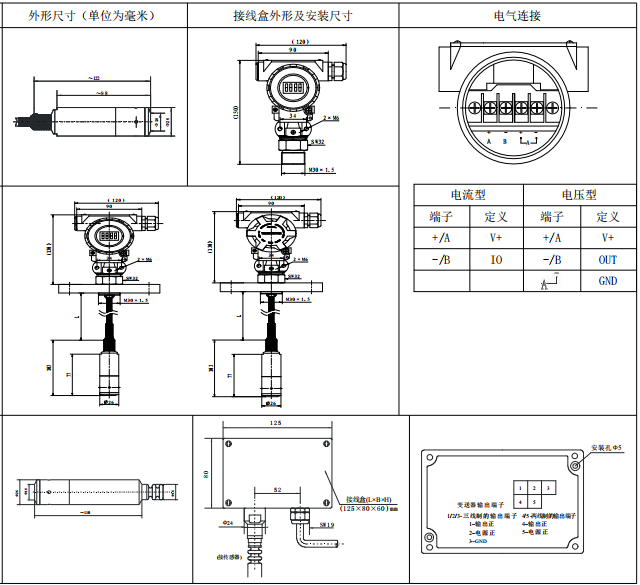

四、投入式液位變送器外形構造及電氣銜接

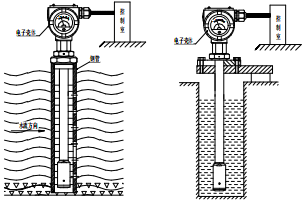

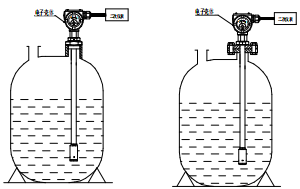

五、投入式液位變送器現場裝置
1、在啟齒的容器中丈量靜止流體液位時，把液位變送器垂直投入到容器的底部，在容器的啟齒處將銜接變送器的電纜線和接線盒固定。
2、在活動的水中丈量水位時，在水中插入一根Φ45mm 左右的鋼管，在管子位于水流方向的反向不同高度開若干個Φ5mm 左右的小孔，使水進入管中，在管的出口處將電纜線和接線盒固定。
