氣體腰輪流量計的造型要求和安裝注意事項
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1326
發布日期：2021-09-14
江蘇騰泰儀表科技有限公司生產的氣體腰輪流量計系列是集流量、壓力和溫度檢測功用于一體，并能中止壓力、溫度、緊縮因子 自動修正的智能流量計。產品普遍應用于工業氣體流量檢測與控制，城市燃?xì)鈾z測或計量等范疇，能滿足客戶對高精度、高牢靠的檢測或計量央求。

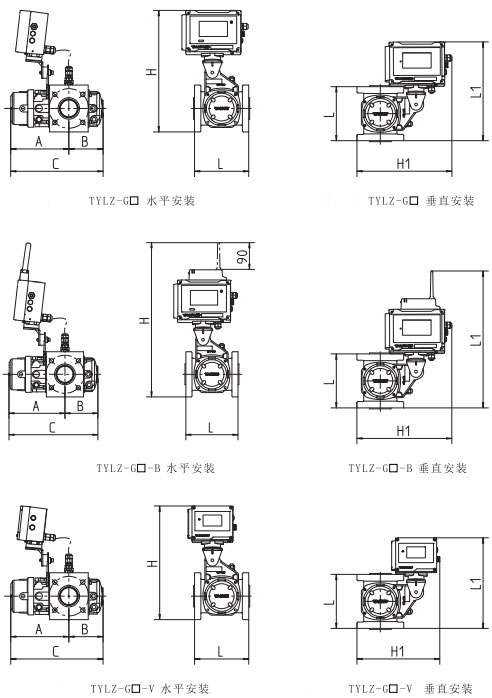

1、外形尺寸圖

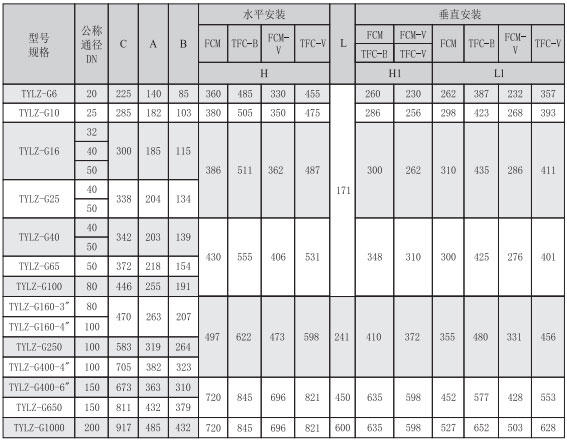

2、流量計外形尺寸

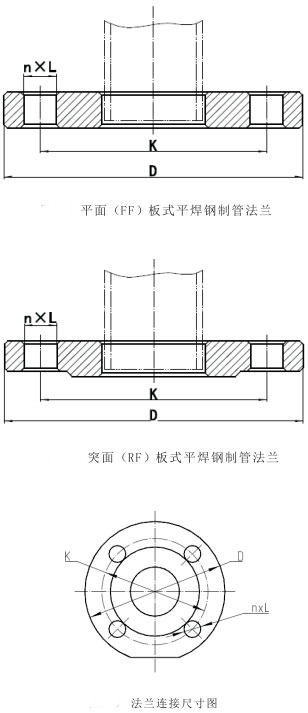

3、流量計配套法蘭

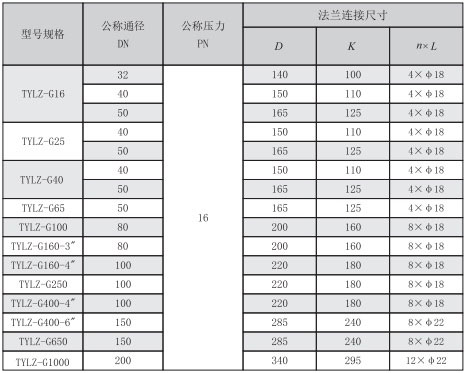

4、流量計配套法蘭尺寸
三、氣體腰輪流量計選型要求
1、規格確實定：
如已知工況流量范圍，直接?xùn)吮?肯定規格；或根據標況下的供氣流量范圍及介質壓 力計算工況流量范圍，再査表1肯定規格。普通央求工況下流量計的常用流量范圍處于10%Qmax～90%Q。林為*佳。
2、構造方式的選擇
要依據運用現場的裝置條件及功用等央求，正確選擇構造方式。
（1）TYLZ-G口型：適用于需求完成壓力、溫度自動檢測修正的場所。
（2）TYLZ-GQ-B型：適用于需求中止溫度、壓力自動檢測修正，并需求內置無線通訊模塊，由內置 電池供電完成日傳輸次數不多于10次的場所。或由+5VDC實質平安電源供電完成實時在線的場所，也 適用于不帶無線通訊，但需求顯現轉換系數和緊縮系統比值的場所。
（3）TYLZ-GQ-V型：用于可對溫度和（或）壓力設定修正，且央求投資本錢低的計量場所。
（4）TYLZ-GQ-NS：適用于可對溫度和（或）壓力設定修正，且央求投資本錢低又需求內電池供電 并每日1次對數據記載中止打包后經過遠程無線上傳的計量場所。
（5）當帶壓力自動檢測功用時，為了保證流量計壓力檢測的精確，應依據介質的*高工作壓力正確 選擇壓力傳感器的上限壓力。
四、氣體腰輪流量計運用前的加油辦法
1、氣體腰輪番量計正確裝置后，即可進入運用狀態，首先將注油的梗塞擰下，注入專用光滑油（每臺流量計均 配有一瓶專用光滑油），至視油鏡的中心刻線（留意不能多加油），再擰緊梗塞。

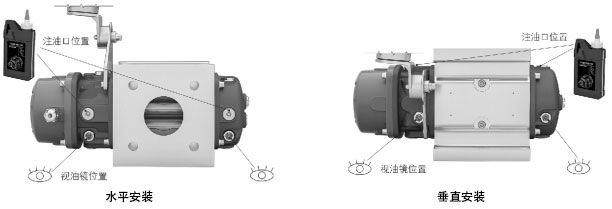

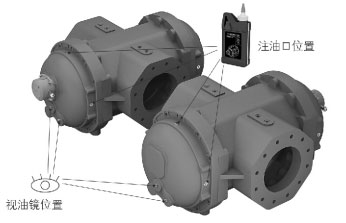

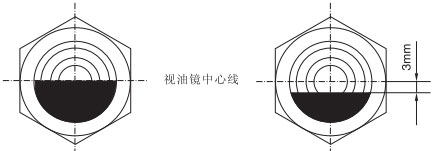

2、若油位低于視油鏡中心線3mm，闡明光滑油損耗，需補充至油視鏡中心線。注油口和視油鏡位置。
3、在運用中若發現光滑油發黑或油位高于視油鏡中心線，則闡明光滑油蛻變或有雜質，此時應更 換新光滑油。

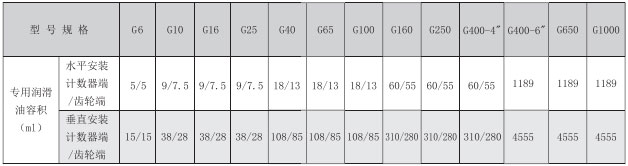

4、*大加油量
表中數據為油腔全空時的單側加油量僅供參考，應雙側加油，至油視鏡中心刻度線。
五、氣體腰輪流量計裝置

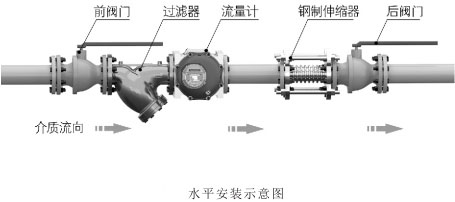

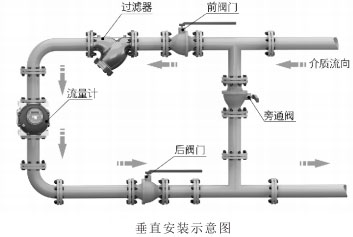

流量計的裝置有兩種辦法，即程度裝置和垂直裝置（倡議釆用垂直裝置）。當流量計垂直裝置時，介質進口端需在上方，氣流由上向下活動，這樣裝置使得轉子對臟物具有自清潔才干；而在程度裝置時，流量計進出口端軸線不得低于管道軸線，以免介質中的臟污雜質滯留于流量計的計量室內,影響正常轉速。
裝置時，在流量計上游必需配置過濾器或者過濾網（120-200目），以改善介質的純真度。
六、氣體腰輪流量計運用注意事項
1、不宜選用的場所：
（1）央求流量超出表的流量范圍；
（2）頻繁中綴、猛烈脈動流等流量急劇變化的場所，如快速開/關的閥門等，快速翻開閥門的沖擊將 會損壞轉子和同步齒輪；
（3）氫氣、氧氣、強腐蝕性氣體。
2、不得隨意松開流量計的固定局部。
3、為避免霎時氣流沖擊而損壞管路和儀表，流量計投入運轉時應先遲緩開啟前閥門，然后遲緩開啟 后閥門，在小流量下運轉1?2分鐘，儀表運轉正常后再全部翻開后閥門，關閉閥門時應先遲緩關閉后 閥門，切勿忽然關閉，以免損壞流量計。
4、緊急迫斷閥緊急關閉后重新復位時，必需在流量計前后閥門關閉狀態下中止。
5、流量計殼體上配有溫度傳感器維護套，溫度傳感器可直接拆裝。
6、壓力傳感器可選配三通維護閥，維護閥的作用及運用辦法：
（1）用戶在運用流量計時，應留意流量計的壓力過載值為壓力傳感器上限壓力的1.5倍。因而在管道試 壓前，應翻開壓力維護閥的鉛封，擰開外螺塞，用內六方扳手?jǐn)Q緊內螺塞，這時即可試壓。
（2）試壓后將余壓降低，再將內螺塞退出。再擰入外螺塞。如圖11所示，再打上鉛封。在線標定時， 能夠不拆壓力傳感器，將外螺塞換成專用螺塞并與壓力計相連，內螺塞擰緊，即可對壓力傳感器中止在線標定。標定后恢復再鉛封。
