溫度變送器主要特性、型號和類別
來源：江蘇騰泰儀表科技有限公司
瀏覽：-783
發布日期：2021-04-27
一、溫度變送器的主要特性
1、采用環氧樹脂密封結構，因此抗震、耐溫，適合在惡劣現場環境中安裝使 用。
2、現場安裝于熱電阻、熱電偶的接線盒內，直接輸出4~20mA，這樣既省去較貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。
3、精度高、功耗低、使用環境溫度范圍寬、工作穩定可靠。
4、量程可調，并具有線性化較正功能，熱電偶溫度變送器具有冷端自動補償功能。
5、應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝入檢測設備中。
二、溫度變送器主要技術指標
1、輸入：熱電阻Pt100、Cu50、Cu100
熱電偶K、E、S、B、T、J、N
2、輸出：在量程范圍內輸出4~20mA直流信號可與熱電阻溫度計的輸出電阻信號成線性，可與熱電阻溫度計的輸入溫度信號成線性；可與熱電偶輸入的毫伏信號成線性，也可與熱電偶溫度計的輸入溫度信號成線性。
3、基本誤差：±0.2%、±0.5%
4、傳送方式：二線制
5、變送器工作電源電壓*低12V，*高35V，額定工作電壓24V。

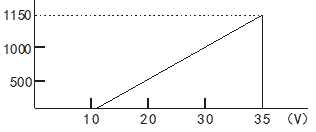

6、負載：極限負載電阻按下式計算
RL（max）=50×（Vmm-12）
(即24V時負載電阻可在0~600Ω范圍內選用)額定負載250Ω。
注：量程可調式變送器，改變量程時零點與滿度需反復調試；電偶型變送器在調試前須預熱30分鐘。
7、環境溫度影響≤0.05%1℃
8、正常工作環境：
（1）環境溫度-25℃~+80℃
（2）相對濕度5%~95%
（3）機械振動f≤55Hz振幅<0.15mm。

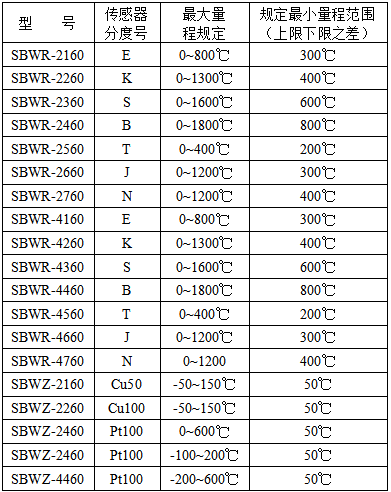

三、溫度變送器型號和類別
1、采用環氧樹脂密封結構，因此抗震、耐溫，適合在惡劣現場環境中安裝使 用。
2、現場安裝于熱電阻、熱電偶的接線盒內，直接輸出4~20mA，這樣既省去較貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。
3、精度高、功耗低、使用環境溫度范圍寬、工作穩定可靠。
4、量程可調，并具有線性化較正功能，熱電偶溫度變送器具有冷端自動補償功能。
5、應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝入檢測設備中。
二、溫度變送器主要技術指標
1、輸入：熱電阻Pt100、Cu50、Cu100
熱電偶K、E、S、B、T、J、N
2、輸出：在量程范圍內輸出4~20mA直流信號可與熱電阻溫度計的輸出電阻信號成線性，可與熱電阻溫度計的輸入溫度信號成線性；可與熱電偶輸入的毫伏信號成線性，也可與熱電偶溫度計的輸入溫度信號成線性。
3、基本誤差：±0.2%、±0.5%
4、傳送方式：二線制
5、變送器工作電源電壓*低12V，*高35V，額定工作電壓24V。
6、負載：極限負載電阻按下式計算
RL（max）=50×（Vmm-12）
(即24V時負載電阻可在0~600Ω范圍內選用)額定負載250Ω。
注：量程可調式變送器，改變量程時零點與滿度需反復調試；電偶型變送器在調試前須預熱30分鐘。
7、環境溫度影響≤0.05%1℃
8、正常工作環境：
（1）環境溫度-25℃~+80℃
（2）相對濕度5%~95%
（3）機械振動f≤55Hz振幅<0.15mm。
三、溫度變送器型號和類別
