渦街流量計的安裝步驟和安裝點的選擇（圖解）
來源：江蘇騰泰儀表科技有限公司
瀏覽：-877
發布日期：2021-05-06
一、渦街流量計安裝步驟

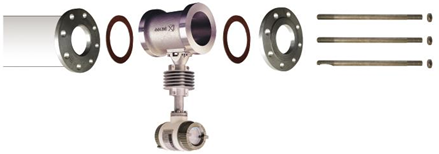

本儀表采用法蘭夾裝式（又叫對夾式、夾持式） ，擰緊長螺栓用兩片法蘭夾住傳感器，法蘭凹部套傳感器，法蘭凸部套用戶管，安裝步驟如下：
1、先計算好安裝尺寸；
2、將與要安裝的管道放在鋸床上鋸開，并修好鋸口
3、將法蘭套在官道上，固定好后先點焊，再整圈焊好，檢查是否完好。
4、重復上一步，將另一半的法蘭焊好
5、將焊好法蘭的管道移到安裝現場，把管道與傳感器安裝成一體，再安裝在管道上。
6、檢查各環節是否完好，慢慢打開閥門，觀察是否有泄漏。
二、渦街流量計安裝形式
1、渦街流量計在水平管道的側裝
無論測量何種流體，渦街流量計可以在水平管道中側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫流體。若條件允許*好采用側裝，這樣流體的溫度對放大器的影響較小。
2、渦街流量計在水平管道中的倒裝
一般情況下不推薦此安裝方法。此安裝方法不適用于測量一般的氣體、過熱蒸汽，可用于測量飽和蒸汽。適用于測量高溫的液體或需經常清洗管道的情況。

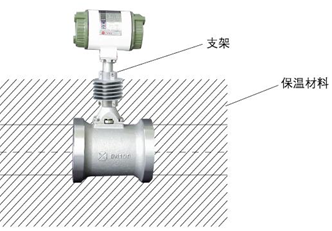

3、渦街流量計在有保溫層中的安裝
三、渦街流量計安裝點選擇
正確的選擇安裝點和正確安裝渦街流量計是非常重要的環節，若在安裝環節失誤輕者影響測量精度，重者會影響傳感器的壽命，甚至?xí)p壞傳感器?？紤]到安裝與拆卸方便，可在流量計后加裝管道伸縮節。

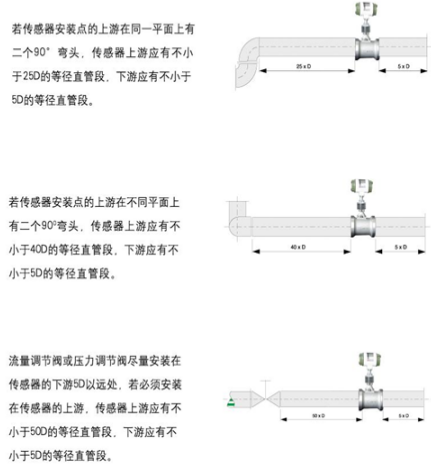

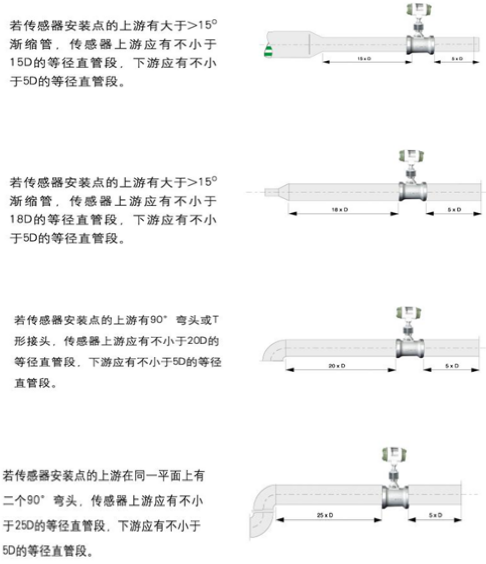

1、對直管的要求
2、渦街流量計對配管要求
渦街流量計安裝點的上下游配管的內徑應與傳感器內徑相同，其應滿足下式的要求。
0.98DN≤D≤1.05DN
式中：DN-----傳感器通徑
D------配管內徑
配管應與傳感器同心，同軸偏差應不大于0.05DN。
渦街流量計與法蘭間的密封墊不能凸入管道內，其內徑可比傳感器通徑略大。
3、渦街流量計對旁通管的要求

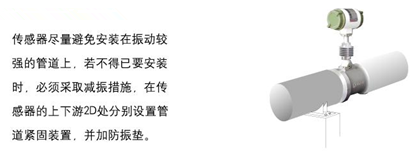

4、渦街流量計對管道振動的要求
四、渦街流量計對外部環境的要求
1、渦街流量計避免安裝在溫度變化很大的場所和受到設備的熱輻射，若必須安裝時，須有隔熱通風的措施。
2、渦街流量計避免安裝在含有腐蝕性氣體的環境中，若必須安裝時，須有強制通風措施。
3、渦街流量計*好安裝在室內，必須安裝在室外時，注意水可能會順著電纜線流入放大器盒內，須在電氣接口處將電纜彎成U型。
4、安裝傳感器的周圍須有充分的空間，以便安裝接線和定期維護。
5、渦街流量計的接線位置要遠離電噪聲，如大功率變壓器，電動機和射頻干擾等。
6、渦街流量計安裝點附近不能有變頻器的存在，高頻會干擾傳感器的正常工作。
7、渦街流量計安裝點附近不能有較強的震動源，必要時采取減震措施。
