防爆型超聲波液位計的安裝方式和在實際應用中
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1002
發布日期：2021-06-03
一、防爆超聲波液位計安裝
1、外形尺寸
2、安裝方法
開敞環境下普通采用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個直徑60mm的圓孔，將儀表探頭放入，然后將法蘭自下而上旋緊。安裝必需保證儀表的探頭面與被測液面水平。

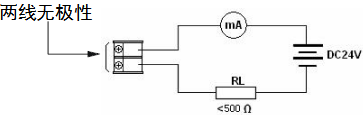

3、二線制接線方法
二、防爆超聲波液位計安裝參數含義
1、防爆超聲波液位計的探頭發波打到液位后反射回探頭，探頭接納到后計算發波到收波的時間，得到丈量距離L，儀表安裝高度TH減去丈量距離L將得到當前液位H。
2、防爆超聲波液位計量程指儀表能夠丈量的距離，安裝高度TH應小于量程。
3、防爆超聲波液位計盲區指儀表在探頭左近無法丈量的區域，*高液位與探頭間距應大于盲區，例盲區為0.5m，則*高液位與探頭間距必需大于0.5m。如：量程：6米，盲區：0.45米，理論丈量為：0~5.55米
4、探頭發波是個擴散過程，即有方向角，安裝的時分要留意，否則可能打到池壁的凸起物或渠道邊沿。
三、防爆超聲波液位計安裝準繩
1、探頭發射面到*低液位的距離，應小于選購儀表的量程。
2、探頭發射面到*高液位的距離，應大于選購儀表的盲區。
3、探頭的發射面應該與液體表面堅持平行。
4、探頭的安裝位置應盡量避開正下方進、出料口等液面猛烈動搖的位置。
5、若池壁或罐壁不光滑，儀表安裝位置需分開池壁或罐壁0.5m以上。
6、若探頭發射面到*高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.45m～0.60m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑。或者將管子通至罐底，管徑大于100mm，管底留孔堅持延伸管內液面與罐內等高。
四、防爆超聲波液位計安裝留意事項
1、防爆超聲波液位計在室外安裝建議加裝遮陽板以延長儀表運用壽命。
2、電線、電纜維護管，要留意密封防止積水。
3、防爆超聲波液位計固然自身帶有防雷器件，但儀表在多雷地域運用時，建議在儀表的進出線端另外安裝專用的防雷裝置。
4、防爆超聲波液位計在特別炎熱、冰冷的中央運用，即周圍環境溫度有可能超出儀表的工作懇求時，建議在液位儀周圍加設防高、低溫裝置
五、防爆超聲波液位計在應用中的幾點注意事項
(1)超聲波液位計和檢測儀之間應采用屏蔽電纜銜接，且屏蔽線兩端接地，以避免電噪聲的干擾。
(2)丈量儲倉內固體料位時，要思索固體物料在界面上是不平整的，通常在進料口的物料高于儲倉周邊，因此，液位計應安裝在能反映物料平均高度的位置上。
(3)超聲波液位計在其傳送和接納的脈沖之間，有一部分自身不能識別的盲區，為了丈量可靠，丈量對象的***高物位應該在盲區之外。
(4)安裝液位計的另一要點是避免零反射。超聲波液位計對準罐底或卸料口的斜壁時，超聲脈沖發射出來，卻收不到回波，檢測儀就發出報警或調理到***大限度，而且，有把干擾回波作為物位回波接納的風險。處置這一問題的有效辦法，就是在液體儲罐底部放一塊小型的反射板或?qū)⒁何挥嫲惭b在靠近罐中線處。
(5)超聲波液位計應安裝在只能"看見"被測介質表面的中央，使聲波在容器、儲罐和料倉中傳送時不會遇到擋板、攪拌器、倉壁等物體生成干擾，產生丈量誤差。
