螺旋轉子流量計工作原理、結構、選型、特點及

返回列表 來源：江蘇騰泰儀表科技有限公司 瀏覽：-1261 發布日期：2021-07-06
螺旋轉子流量計是用于管道中液體流量的測量和控制的精密儀表。流量計可以選用不同的材料制造，**應用于石油、化工、輕工、商業和科研等部門，特別適用于原油、精煉油、輕烴等工業液體的計量。
螺旋轉子流量計裝有指針、字輪計數器、可指示出流量的累積量，帶回零裝置的計數器還可以指示出單次累計，并可輸出電脈沖信號，供二次儀表或計算機檢測，作自動控制和數據處理等用。

TT-LLT螺旋轉子流量計是目前國內新一代容積式流量計。是一種設計獨特、經過精密加工裝配的新型容積式流量計。一對螺旋轉子是計量腔體內**的運動體，起到分割、測算、運送和排泄被測液體的作用。該型號流量計在結構上增加了定位齒輪，使兩只轉子間在轉動時達到彼此互不接觸。該流量計工作時運轉平穩、噪音低、磨損少、準確度高，粘度適應性強，可以允許被測液體中的微細顆粒通過，從而不易卡表。該流量計經過化學鍍鎳處理，因此具有防腐、耐磨的特性，可代替不銹鋼材質的流量計 。

二、螺旋轉子流量計工作原理及結構
螺旋轉子流量計的工作原理是兩個相反方向旋轉的螺旋形轉子，放在一個堅固的計量室內。轉子間、轉子與殼體、上下蓋板間保持佳的工作間隙，轉子間作純滾動運轉。 當被測氣體進入雙轉子流量計入口端，推動轉子旋轉，每轉動一周就排出相等體積的氣體6次，這就是旋轉定排量工作原理。轉子經傳感器傳遞給智能電子計數器，從而實現累積流量和瞬時流量顯示。

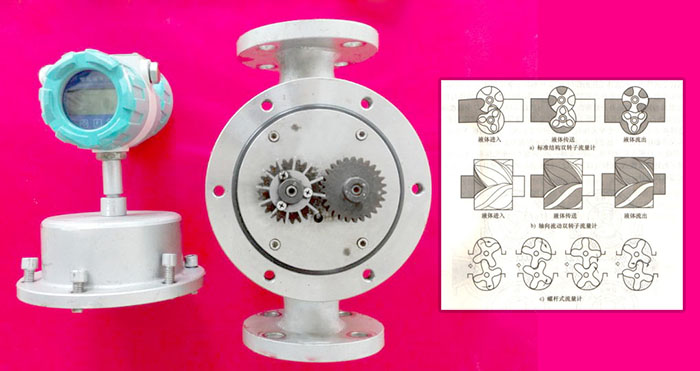

螺旋轉子流量計
]1、工作原理

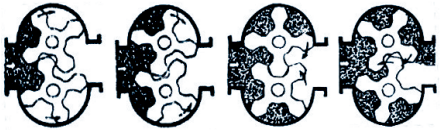

螺旋轉子流量計屬容積式流量計，它是以螺旋轉子（測量元件）的空槽部分和計量箱內壁組成一封閉空腔（見圖中陰影部分）作為測量室，轉子每轉一周可輸出8倍空腔的容積，因此，流體的流量正比于螺旋轉子的轉速，將轉子轉數的累計轉化為流體流量的計量。
2、結構組成
螺旋轉子流量計主要由本體、一對螺旋轉子、磁性聯軸器、減速機構、調整齒輪、計數器及發訊裝置組成。
螺旋轉子的轉數，通過磁性聯軸器和一系列齒輪組成的減速機構，傳到表頭計數器。磁性聯軸器主要由主動磁鋼和從動磁鋼組成，采用磁性聯軸器可以提高流量計的工作壓力和工作溫度，操作安全，也可減輕維修工作。


三、螺旋轉子流量計技術特性
1、主要技術性能
（1）公稱通徑：25、40、50、80、100、150、200、250、300。
（2）允許基本誤差（%）：±0.2、±0.5。
（3）重復性誤差（%）：0.2級為0.07、0.5級為0.17（0.5級）。
（4）允用工作壓力（Mpa）：1.6、2.5、4、6.4。
（5）被測介質溫度（℃）：－40～+60、－40～+120、100～300。
（6）被測介質粘度（Mpa·s）:0.6～200。
（7）防爆等級：dⅡBT4、iaIICT4。
（8）管道法蘭標準：HG20592－90、JB/T79.1-94。
（9）流量計的主要材質：不銹鋼、鑄鋼、316（即0Cr17 Ni12 Mo2汽油介質用不銹鋼軸承，高溫介質用高溫軸承。

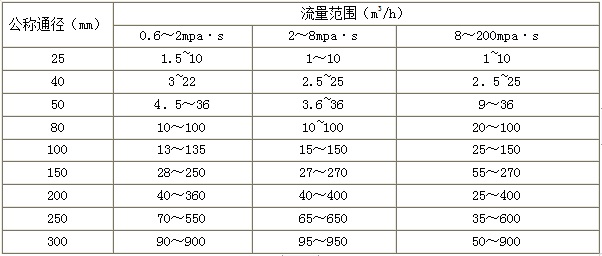

2、流量范圍

四、產品應用：

螺旋轉子流量計是用于管道中液體流量測量和控制的精密儀表，它具有計量精確度高、體積小、流量范圍寬、重復較輕、流量計運轉平穩、噪聲低、磨損少、無脈動、粘度適應性強、維修方便、壽命長，即使在小流量范圍內運行也能準確計量等特點。因此，**應用于石油、化工、冶金、輕工、交通、商業、碼頭、電力等各部門，特別適用于石油制品和化學溶液等流體的商貿交易計量和工程自動化計量管理控制，并可輸出電脈沖和4～20mA標準電流信號，供顯示儀表及計算機處理，作自控和數據處理等。
螺旋轉子流量計測量范圍:

型號

口徑

粘度mPa.s

0.3~0.8

0.8~2

2~15

15~400

400~1000

1000~2000

2000~3500

汽油

煤油

柴油、機油

重油

高粘度液體

LLT-0252

25

3~9

1.5~10

1~10

1~10

1~8

1~8

1~6

LLT-0401

40

3~9

1.5~10

1~10

1~10

1~8

1~8

1~6

LLT-0402

7~20

3~22

2.5~25

2~25

2~18

2~18

3~12

LLT-0501

50

7~20

3~22

2.5~25

2~25

2~18

2~18

3~12

LLT-0502

9~36

4.5~36

3.6~36

3.6~36

2.8~25

2.8~25

4.5~18

HLLT-0801

80

9~36

4.5~36

3.6~36

3.6~36

2.8~25

2.8~25

4.5~18

LLT-0802

20~80

10~80

10~100

10~100

6.5~56

6.5~56

5~40

LLT-1001

100

20~80

10~80

10~100

10~100

6.5~56

6.5~56

5~40

LLT-1002

25~100

13~100

15~150

15~150

8.5~80

8.5~80

6.5~55

LLT-1501

150

25~100

13~100

15~150

15~150

8.5~80

8.5~80

6.5~55

LLT-1502

55~225

30`250

25~250

25~250

18~150

18~150

10~100

LLT-2001

200

55~225

30`250

25~250

25~250

18~150

18~150

10~100

LLT-2002

90~360

50~400

40~400

40~400

28~240

28~240

20~160

LLT-2501

250

90~360

50~400

40~400

40~400

28~240

28~240

20~160

LLT-2502

130-540

65-540

60-600

60-600

42-360

42-360

30-240

LLT-3001

300

130-540

65-540

60-600

60-600

42-360

42-360

30-240

LLT-3002

220-800

110-900

95-950

95-950

70-600

70-600

54-450

LLT-3501

350

220-800

110-900

95-950

95-950

70-600

70-600

54-450



1、選用流量計時，建議根據被測液體流量大小對照流量計流量范圍的30～70%選規格；根據液體溫度高低、管道壓力大小、液體的腐蝕性質和粘度等方面來選擇流量計的型號
2、訂貨時請寫明流量計的型號、口徑、是否防爆、介質名稱、大流量(m3/h)、高工作壓力(MPa)、高工作溫度(℃)、介質粘度(mPa.s)，對于測量腐蝕介質，用戶還須寫明介質的腐蝕性質、介質濃度(%)、介質溫度(℃)，
3、本產品可根據用戶要求，在表頭內裝配電脈沖/電流發訊裝置。
4、訂購配件時，請按附解體圖、明細表及其說明填寫；
5、用戶如有特殊要求，請?jiān)谟嗀洉r(shí)提出。
6、我公司可提供與流量計配套使用的過濾器、消氣器、智能流量積算儀。


1、測量精度高、流量范圍寬、重復性好；
2、螺旋轉子轉動均勻、震動小、壽命長；
3、對被測液體的粘度變化不敏感；
4、結構簡單、外形尺寸小、重量輕；
5、安裝容易；
