安裝方法、安裝點選擇、接線說明及選型圖表
來源：江蘇騰泰儀表科技有限公司
瀏覽：-914
發布日期：2021-07-09
TT超聲波流量計是騰泰儀表生產的系列產品，其應用**、通用經濟型、外夾式、時差法超聲波流量計。它具有非常簡單的安裝方式，無需破管、無需停水，使客戶輕松實現靈活的管道流量測量。產品還可以配備**安裝夾具，無需日常維護，長期提供可信、無飄移的測量。它采用了的數字相關技術和智能自適應聲波技術，使它的測量穩定性更加突出。同時，它使用的聲聚焦技術，使產品在連續測量時的信號接收與品質上得到顯著增強。
一、超聲波流量計安裝方法

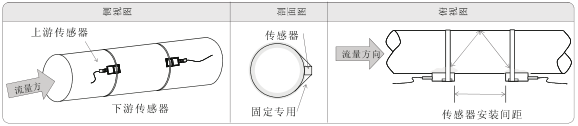

1、V型安裝方法適用于管徑范圍25～500mm（同側，不應在管道頂部或底部安裝選點）。

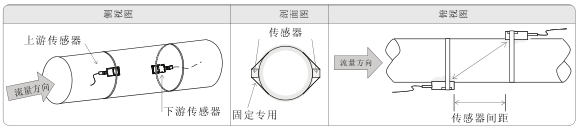

2、Z型安裝方法適用于管徑范圍100～600mm（異側，不應在管道頂部或底部安裝選點）。

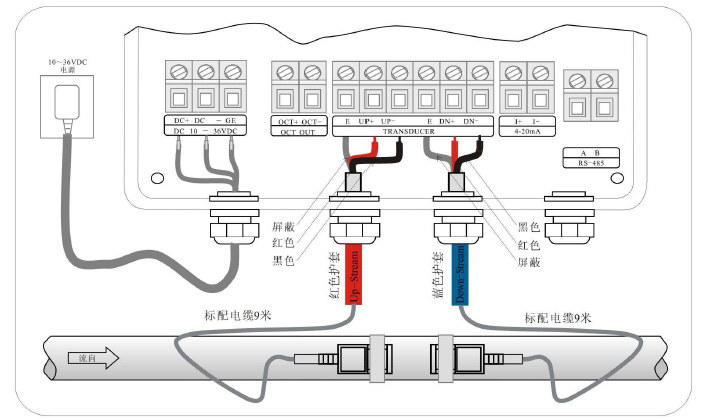

3、接線方法
二、超聲波流量計測量點選擇
超聲波流量計在所有流量計的安裝中是*簡單便捷的。只要選擇一個合適的測量點，把測量點處的管道參數輸入到流量計中，把傳感器安裝在管道上即可進行測量。

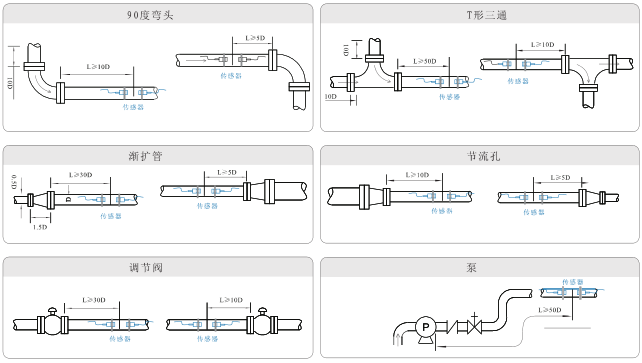

三、超聲波流量計選點原則
1、應避開時鐘6點、12點的位置，以避免管道底部沉淀物或管道上部的氣泡、氣穴引起型號的衰減。
2、充分考慮管內壁結垢狀況，盡量選擇無結垢的管道進行測量，能完全滿足時，需把結垢考慮為襯里以求得到較好的測量準確度。
四、技術參數及選型
|
型號 |
描述 |
|
TT1158C |
產品名稱：超聲波流量計 |
|
A |
I/0選項 |
|
1 |
OCT頻率輸出，4-20mA，RS-485通訊接口 |
|
E |
GPRS功能 |
|
B |
變送器機箱 |
|
1 |
外 殼：IP65，PC/ABS塑料 |
|
2 |
防爆機箱，Exd II B T4 |
|
3 |
防爆機箱，Exd II C T4 |
|
4 |
防爆機箱，Exd II B T6 |
|
5 |
防爆機箱，Exd II C T6 |
|
C |
傳感器 |
|
CP |
常溫外夾式傳感器 |
|
CH |
高溫外夾式傳感器 |
|
MC |
**外夾式傳感器 |
|
D |
電纜長度 |
|
009 |
標準電纜長度：9m |
|
XXX |
傳感器電纜長度：每5米為一個加長單位，長可加長到305米 |
|
E |
電源轉換器 |
|
1 |
不需要 |
|
2 |
需要（輸入220V，輸出12V，負載電流1A） |
|
配置舉例：TT1158C-1-1-CP-N-009-1常溫塑料外夾式傳感器，標準I/O,ABS/PC機箱，無傳感器防爆等級，9米電纜，無電源轉換器 |
|
