中圓圖記錄儀的技術參數和安裝要求
來源：江蘇騰泰儀表科技有限公司
瀏覽：-966
發布日期：2021-07-12
中圓圖記錄儀的技術參數和安裝要求

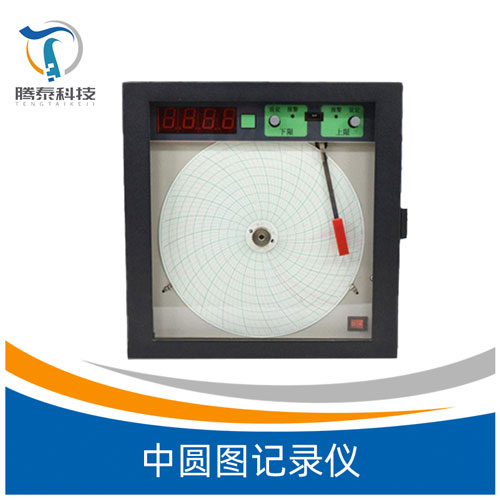

一、中圓圖記錄儀概述
中圓圖記錄儀具有極高的價格性能比。本儀表具有結構簡單、靈敏度高、記錄穩定、維修方便等特點。
**應用于冶金、電爐、熱處理、食品加工等行業。在記錄儀的核心部分（平衡用滑線電阻），采用了導電塑料電位器，提高了分辨率，使用壽命比貴金屬繞線式高十倍以上，代替了傳統圓圖的多齒輪傳動結構，減少了儀表構件，從而提高了儀表的可靠性。產品采用高新光電集成電路技術，來控制報警系統，具有獨立報警、報警精度高、儀表重量輕等諸多特點、優點。
中圓圖記錄儀用引進的技術巧妙運用于本儀表，從而使儀表具有極高的價格性能比。
二、中圓圖記錄儀技術參數
1、指示精度：±0.5%
2、記錄精度：±1%
3、控制精度：±0.5%
4、設定范圍：0～100％（兩組）
5、行程時間：≤5S
6、指示不靈敏區：±0.25%
7、標尺刻度長：550mm
8、記錄有效寬度：87.5mm
9、記錄走紙速度：24小時/周
10、輸出接點容量：交流220V1A（交流無感負載）；直流28V2A （純阻負載）
11、工作環境：溫度0～50℃ 相對濕度≤90％
12、電源電壓：220V±10％ 50Hz±5％
13、消耗功率：≤20VA
14、儀表重量：8kg
15、外形尺寸：280×288×200
16、開孔尺寸：260×260
三、中圓圖記錄儀型號規格
四、中圓圖記錄儀安裝開孔尺寸
