TT-LWQ系列氣體渦輪流量計、溫壓補償氣體渦輪流
來源：江蘇騰泰儀表科技有限公司
瀏覽：-887
發布日期：2021-07-16
TT-LWQ系列氣體渦輪流量計、溫壓補償氣體渦輪流量計工作原理和操作說明
一、TT-LWQ系列氣體渦輪流量計概述
TT-LWQ系列氣體渦輪流量計是吸取了國內外流量儀表**技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，**適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
適用于含有ⅡA、ⅡB、ⅡC類T1～T4溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。
二、TT-LWQ系列氣體渦輪流量計產品特點
n 優質合金渦輪，具有更高的穩流和耐腐蝕作用
n 進口優質專用軸承，使用壽命長
n 計量室與通氣室隔絕，保證了儀表的安全性
n 可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值
n 流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h
n 智能化儀表系數多點非線性修正
n 內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀
n 儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65
n 系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上
n 儀表系數、累計流量值掉電十年不丟
三、TT-LWQ系列氣體渦輪流量計工作原理
當流體流入流量計時，在進氣口專用一體化整流器的作用下得到整流并加速，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在克服摩擦力矩和流體阻力矩后，渦輪開始旋轉。在一定的流量范圍內，渦輪旋轉的角速度與流體體積流量成正比。根據電磁感應原理，利用磁敏傳感器從同軸轉動的信號輪上感應出與流體體積流量成正比的脈沖信號，該信號經放大、濾波、整形后與溫度、壓力傳感器信號一起進入智能流量積算儀的微處理單元進行運算處理，并把氣體的體積流量和總量直接顯示于LCD屏上

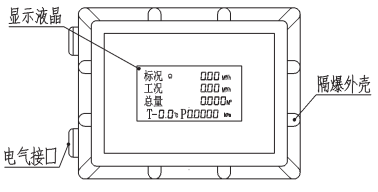

四、溫壓補償氣體渦輪流量計轉換器基本結構

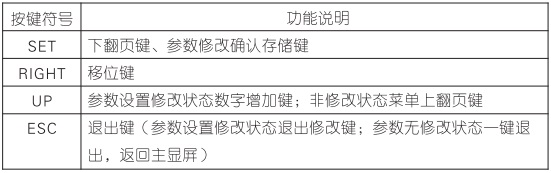

五、溫壓補償氣體渦輪流量計按鍵說明
按鍵為4鍵式∶""SET"、"RIGHT"、"UP"、"ESC"。

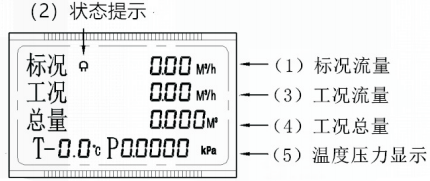

六、溫壓補償氣體渦輪流量計工作界面說明
?
1、總量∶*多可保留小數點后三位，數字溢出后自動進位，超過10個9時，余數自動轉存。工況總量和標況總量用單位區別，工況總量單位m²，標況總量單位Nm3。
2、標況∶為標況瞬時流量，*多可保留小數點后兩位，數字溢出后自動進位，*大值99999Nm²/h。
3、工況∶為工況瞬時流量，*多可保留小數點后兩位，數字溢出后自動進位，*大值999999m'/h。
4、溫度∶*多顯示小數點后兩位，單位固定為℃。
5、壓力∶*多顯示小數點后一位，單位固定為kPa。?

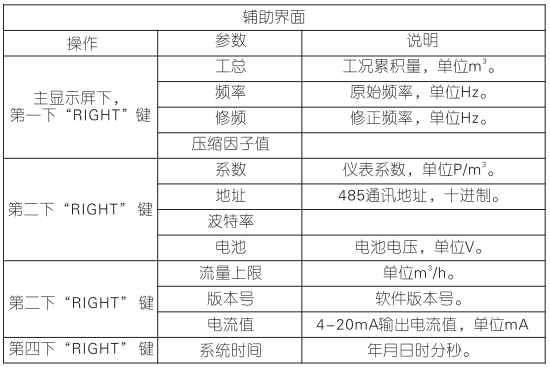

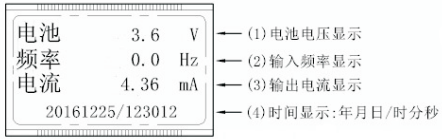

四、溫壓補償氣體渦輪流量計輔助界面說明
輔助菜單說明?在常顯屏下按"RIGHT"鍵可以進入用戶輔助菜單，"RIGHT"鍵進行翻頁，實現快捷查看如下參數∶
一、TT-LWQ系列氣體渦輪流量計概述
TT-LWQ系列氣體渦輪流量計是吸取了國內外流量儀表**技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，**適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
適用于含有ⅡA、ⅡB、ⅡC類T1～T4溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。
二、TT-LWQ系列氣體渦輪流量計產品特點
n 優質合金渦輪，具有更高的穩流和耐腐蝕作用
n 進口優質專用軸承，使用壽命長
n 計量室與通氣室隔絕，保證了儀表的安全性
n 可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值
n 流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h
n 智能化儀表系數多點非線性修正
n 內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀
n 儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65
n 系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上
n 儀表系數、累計流量值掉電十年不丟
三、TT-LWQ系列氣體渦輪流量計工作原理
當流體流入流量計時，在進氣口專用一體化整流器的作用下得到整流并加速，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在克服摩擦力矩和流體阻力矩后，渦輪開始旋轉。在一定的流量范圍內，渦輪旋轉的角速度與流體體積流量成正比。根據電磁感應原理，利用磁敏傳感器從同軸轉動的信號輪上感應出與流體體積流量成正比的脈沖信號，該信號經放大、濾波、整形后與溫度、壓力傳感器信號一起進入智能流量積算儀的微處理單元進行運算處理，并把氣體的體積流量和總量直接顯示于LCD屏上
四、溫壓補償氣體渦輪流量計轉換器基本結構
五、溫壓補償氣體渦輪流量計按鍵說明
按鍵為4鍵式∶""SET"、"RIGHT"、"UP"、"ESC"。
六、溫壓補償氣體渦輪流量計工作界面說明
?
1、總量∶*多可保留小數點后三位，數字溢出后自動進位，超過10個9時，余數自動轉存。工況總量和標況總量用單位區別，工況總量單位m²，標況總量單位Nm3。
2、標況∶為標況瞬時流量，*多可保留小數點后兩位，數字溢出后自動進位，*大值99999Nm²/h。
3、工況∶為工況瞬時流量，*多可保留小數點后兩位，數字溢出后自動進位，*大值999999m'/h。
4、溫度∶*多顯示小數點后兩位，單位固定為℃。
5、壓力∶*多顯示小數點后一位，單位固定為kPa。?
四、溫壓補償氣體渦輪流量計輔助界面說明
輔助菜單說明?在常顯屏下按"RIGHT"鍵可以進入用戶輔助菜單，"RIGHT"鍵進行翻頁，實現快捷查看如下參數∶
