TT-LUGB系列智能渦街流量計產品特點、安裝形式和

返回列表 來源：江蘇騰泰儀表科技有限公司 瀏覽：-880 發布日期：2021-07-17
TT-LUGB系列智能渦街流量計產品特點、安裝形式和選型標準
<b><b>渦街流量計</b></b>

一、TT-LUGB系列智能渦街流量計概述

 TT-LUGB系列智能渦街流量計是基于卡門渦街原理研制勝利的新型流量計。渦街流量計適用于丈量過熱蒸汽、飽和蒸汽、緊縮空氣、普通氣體、水和低腐蝕性液體的質量流量、體積流量。

二、TT-LUGB系列智能渦街流量計產品特性

壓力損失小，運轉費用低，更具節能意義。

構造簡單，無可動部件，無磨損，無需機械維修。

流量丈量量程比寬，可到達10:1（特殊可擴展）。

采用低功耗CPU中央處置器及液晶顯現器，微功耗設計，耗能卑微，分電池供電就地型與外供電遠傳型，也有電池供電遠傳型，性能穩定牢靠。

電路高度集成，技術**，電路無漂移，無自激，就地顯現溫度、壓力、瞬時流量、累積流量、密度、頻率等參數?？蓪?duì)被測介質停止穩壓補償。

采用躲藏按鍵設計，密碼菜單管理，有效地避免無關人員對儀表改動，儀表參數現場設定簡單。

儀表設計數字脈沖輸出，也有兩線制4-20mA電流輸出。帶HART協議。

特定的數據存儲功用，無論壽命狀況下都能保證內部數據永不喪失。

采用壓電晶體丈量元件，牢靠性高，可在-20-280℃范圍內工作。

裝置方式分為：法蘭卡裝式，DN25-300；法蘭插入式，DN300-2000。

防爆等級：EXdIIBT4。

防護等級：IP65。

三、TT-LUGB系列智能渦街流量計裝置管路方式

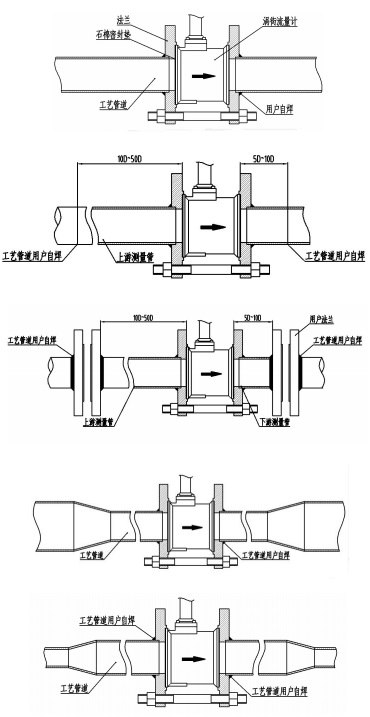

四、TT-LUGB系列智能渦街流量計裝置方式

1、按啟齒尺寸的請求在管道上啟齒，且使啟齒的位置滿足直管段的請求。
2、將銜接上法蘭的整套流量計放入開好口的管道中。
3、對法蘭與管道停止點焊定位。
4、將流量計取下，把法蘭按請求焊接好，并清算管道內一切凸出局部。
5、在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中，流量計的流向標應與流體方向相同，然后與螺栓緊固。
三、渦街流量計裝置留意事項
1、流量計*好裝置在室內，若須裝置在室外時，應有防止直射陽光和避免雨淋的 措施。
2、流量計應防止裝置在有強磁場干擾，空間小和維修不便當?shù)膱鏊?br /> 3、流量計應防止裝置在溫度較高、受設備熱輻射或含有腐蝕性氣體的場所，若須 裝置時，須有隔熱通風措施。
4、流量計應防止裝置在有機械振動的管道上，若須裝置時，必需采取減震措施，可加裝軟管過渡，或在流量計上下游2DN處加裝管道固定支撐點并加防震墊。
5、法蘭與管道點焊定位后應卸下流量計，不能帶著流量計焊接。
6、渦街流量計能夠丈量液體、氣體和蒸汽，但不同介質之間不通用；同種介質又 分為低溫、高溫和特高溫三種規格，不同溫度之間也不通用。
7、當丈量液體時必需保證管道內充溢液體，因而介質流向應是自下而上的。

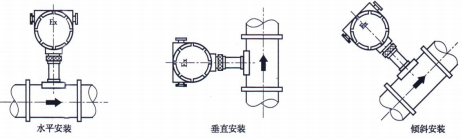

8、流量計能夠在沿管道軸線垂直方向上360度恣意裝置。*佳裝置方式：低溫介 質表?xiàng)U垂直空中裝置；高溫介質表?xiàng)U平行空中裝置。
9、流量計應盡量防止裝置在架空較長的管道上，由于管道的下垂容易形成流量計 與法蘭間的密封走漏。若必需裝置時，須在流量計的上下游2D處分別設置管道支撐 點。

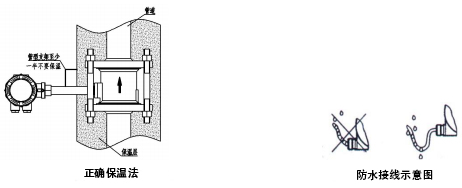

10、在丈量蒸汽的管道中，為了避免轉換器溫渡過高，儀表銜接桿至少一半不要保溫。
11、為了便當察看和接線，流量計的表頭在原有的位置上可停止360度旋轉，在調 整好位置后，把鎖緊螺母擰緊即可。為了避免水汽從鎖緊螺母處進入殼體，必要時 須用防水膠帶把鎖緊爆風纏繞密封好。
12、銜接流量計的屏蔽電纜走向，應遠離有強電磁場干擾的場所，**不允許與 高壓電纜一同敷設。屏蔽線應盡量縮短，且不得盤卷，以減少散布電感，*大長度 不超越500米。
13、接線時先擰開表殼后蓋，將信號線從防水接頭送入。依照接線圖示正確接 線。將防水接頭擰緊，并保證線纜在進入防水接頭之前必需向下壓彎，以確保水不 會順著線纜進入殼體內。

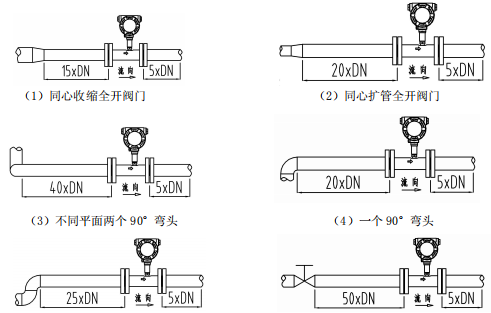

五、TT-LUGB系列智能渦街流量計裝置對直管段請求
為了保證精確的丈量，流量計的上游必需有足夠長的直管段，上游活動散布盡可 能不受干擾，假如有控制和節流安裝*好裝在下游。直管段長度用管道內徑DN的倍 數來表示，上下游*小的直管段請求如下：上游：10DN（10倍口徑）下游：5DN（5倍口徑）。
假如流量計的上游有彎頭、縮徑、擴徑、閥門等情形，則需求更長的直管段。



六、TT-LUGB系列智能渦街流量計規格表
殼體材質：碳鋼、不銹鋼
公稱壓力：標準型傳感器 1.0MPa～4.0MPa
          高壓型傳感器 6.3MPa～42MPa

規格型號

規格型號 公稱通徑 流量范圍（m3/h） 準確度（級）
液體 氣體 蒸汽
TT-LUGB-25 25 1-12 8.8-124 7-124












1.0

1.5
TT-LUGB-32 32 1.5-20 15-200 12-200
TT-LUGB-40 40 2.-26 23-300 18-300
TT-LUGB-50 50 3-56 35-450 28-450
TT-LUGB-65 65 4.8-96 63-820 50-820
TT-LUGB-80 80 7.2-145 90-1200 75-1200
TT-LUGB-100 100 11-224 142-1950 120-1950
TT-LUGB-125 125 18-352 220-3000 175-3000
TT-LUGB-150 150 26-512 320-4400 260-4400
TT-LUGB-200 200 45-920 565-7800 440-7800
TT-LUGB-250 250 70.4-1200 850-12400 720-12400
TT-LUGB-300 300 100-2020 1250-17500 1020-17500
插入式渦街流量計及相關參數值（插入式中心流速點）
TT-LUGB-300 300 127-1650 1810-13500 1260-13500
TT-LUGB-400 400 226-2950 3250-23800 2250-23800
TT-LUGB-500 500 353-4600 5560-37800 3500-37800
TT-LUGB-600 600 510-6620 7320-54600 5100-54600
TT-LUGB-800 800 910-11800 13200-96700 9100-96700
TT-LUGB-1000 1000 1450-18500 20100-151600 14500-151600
TT-LUGB-1200 1200 2050-25650 27500-209000 2050-209000
TT-LUGB-1500 1500 3200-40300 45500-335000 3200-335000
TT-LUGB-2000 2000 5600-71400 80200-608600 56000-608600
