渦街流量計安裝維護
來源：江蘇騰泰儀表科技有限公司
瀏覽：-996
發布日期：2021-07-30
渦街流量計安裝方法和暗日常維護

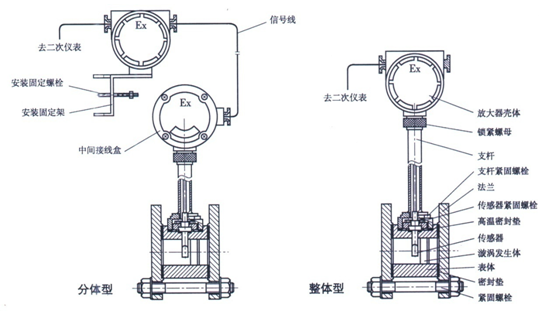

一、渦街流量計構造方式

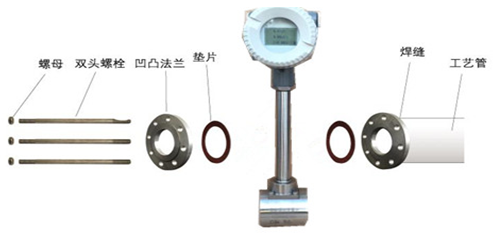

二、渦街流量計裝置方式

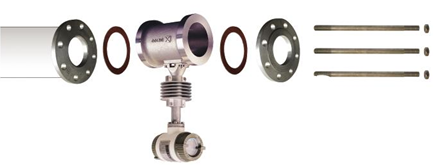

1、渦街流量計在程度管道的側裝
無論丈量何種流體，傳感器能夠在程度管道中側裝，特別是丈量過熱蒸汽，飽和蒸汽和低溫流體。若條件允許*好采用側裝，這樣流體的溫度對放大器的影響較小。

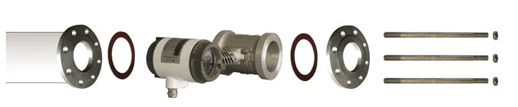

2、傳感器在程度管道中的倒裝
普通狀況下不引薦此裝置辦法。此裝置辦法不適用于丈量普通的氣體、過熱蒸汽，可用于丈量飽和蒸汽。適用于丈量高溫的液體或需經常清洗管道的狀況。

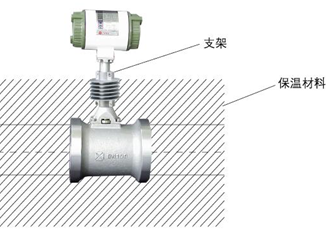

3、渦街流量計在有保溫層中的裝置
丈量高溫蒸汽時，有絕熱資料把蒸汽管道包起來避免散熱，這時要留意切勿用絕熱資料把傳感器支架都包圍起來，*多不超越支架高度的三分之一，傳感器表體能夠用保溫資料包裹。
三、渦街流量計裝置步驟
1、先計算好裝置尺寸；
2、將與要裝置的管道放在鋸床上鋸開，并修好鋸口
3、將法蘭套在官道上，固定好后先點焊，再整圈焊好，檢查能否完好。
4、反復上一步，將另一半的法蘭焊好
5、將焊好法蘭的管道移到裝置現場，把管道與傳感器裝置成一體，再裝置在管道上。
6、檢查各環節能否完好，漸漸翻開閥門，察看能否有走漏。
四、渦街流量計毛病的檢查
1、檢測放大器毛病的簡單判別
在無特地儀器的狀況下，應用顯現儀表察看信號，用手在檢測放大器檢測探頭引線輸入端感應信號，即可粗略判別能否是檢測放大器毛病。若有信號反映闡明檢測放大器根本正常，否則，檢測放大器可能存在毛病。
2、檢測探頭毛病的簡單判別
若儀表無信號反映而檢測放大器有信號反映，即可以為檢測探頭可能存在毛病。檢查檢測探頭的好壞，可用萬用表丈量兩根信號線的絕緣電阻，當溫度低于200℃時，絕緣電阻應大于2MΩ；當溫度高于200℃時，絕緣電阻應大于10MΩ。假如絕緣電阻契合請求闡明檢測探頭根本正常，否則可能存在毛病。
五、渦街流量計日常維護
渦街流量計無可動部件，所以在正常運用狀況下，普通不需求經常維護。當被測介質較臟或易結垢時，應定期清洗流量計內壁，清洗時應維護好旋渦發作體及檢測探頭，留意不要碰傷其外表與棱角。維護時非**人士不得隨意拆卸各零部件，以免形成流量計的損壞。檢測放大器外殼端蓋在接線調試后應適度旋緊，以保證其密封性。在停止維護檢查時不得將液體及雜物留于殼內。
六、渦街流量計常見系統毛病及處置方法
渦街流量計毛病類型可分為系統毛病和儀表毛病兩大類，呈現毛病后應首先檢查系統毛病，假如查不出問題再檢查能否是儀表毛病。
1、系統毛病包括：裝置、接線有誤，口徑不匹配，流量范圍不符，振動、電磁干擾影響，供電問題，靈活度調整不當?shù)龋?br /> 2、儀表毛病包括：檢測探頭失效，檢測放大器毛病，內部短線，表體滲漏等。
3、上電后管道內有流體活動，但無信號輸出。
（1）檢查儀表接線能否正確，有無斷線。
（2）檢查儀表裝置方向能否正確。
（3）檢查流量能否低于正常的流量范圍。
4、上電管道內無流體活動，但有信號輸出。
（1）檢查儀表接地，能否是接地不良引入干擾。
（2）檢查管道能否有激烈的機械振動。
（3）檢查環境能否有強電磁干擾，如有大功率電器或變頻器等強電設備。
（4）檢查靈活度能否過高，可調整放大板波段開關。
5、管道內流體的流量穩定且契合流量請求，但輸出變化太大，不穩定。
（1）可能是接地不良引入干擾。
（2）可能是管道振動過強引入干擾。
（3）可能是靈活渡過低有漏觸發現象，進步靈活度即可。
6、顯現流量與實踐流量不符，誤差大。
（1）可能是儀表參數設置不正確。
（2）可能是溫度壓力儀表丈量誤差過大。
（3）可能是流量低于或高于正常的流量范圍。
（4）可能是裝置不契合請求，如裝置不同心，管道內有障礙物，直管段缺乏等狀況。
一、渦街流量計構造方式
二、渦街流量計裝置方式
1、渦街流量計在程度管道的側裝
無論丈量何種流體，傳感器能夠在程度管道中側裝，特別是丈量過熱蒸汽，飽和蒸汽和低溫流體。若條件允許*好采用側裝，這樣流體的溫度對放大器的影響較小。
2、傳感器在程度管道中的倒裝
普通狀況下不引薦此裝置辦法。此裝置辦法不適用于丈量普通的氣體、過熱蒸汽，可用于丈量飽和蒸汽。適用于丈量高溫的液體或需經常清洗管道的狀況。
3、渦街流量計在有保溫層中的裝置
丈量高溫蒸汽時，有絕熱資料把蒸汽管道包起來避免散熱，這時要留意切勿用絕熱資料把傳感器支架都包圍起來，*多不超越支架高度的三分之一，傳感器表體能夠用保溫資料包裹。
三、渦街流量計裝置步驟
1、先計算好裝置尺寸；
2、將與要裝置的管道放在鋸床上鋸開，并修好鋸口
3、將法蘭套在官道上，固定好后先點焊，再整圈焊好，檢查能否完好。
4、反復上一步，將另一半的法蘭焊好
5、將焊好法蘭的管道移到裝置現場，把管道與傳感器裝置成一體，再裝置在管道上。
6、檢查各環節能否完好，漸漸翻開閥門，察看能否有走漏。
四、渦街流量計毛病的檢查
1、檢測放大器毛病的簡單判別
在無特地儀器的狀況下，應用顯現儀表察看信號，用手在檢測放大器檢測探頭引線輸入端感應信號，即可粗略判別能否是檢測放大器毛病。若有信號反映闡明檢測放大器根本正常，否則，檢測放大器可能存在毛病。
2、檢測探頭毛病的簡單判別
若儀表無信號反映而檢測放大器有信號反映，即可以為檢測探頭可能存在毛病。檢查檢測探頭的好壞，可用萬用表丈量兩根信號線的絕緣電阻，當溫度低于200℃時，絕緣電阻應大于2MΩ；當溫度高于200℃時，絕緣電阻應大于10MΩ。假如絕緣電阻契合請求闡明檢測探頭根本正常，否則可能存在毛病。
五、渦街流量計日常維護
渦街流量計無可動部件，所以在正常運用狀況下，普通不需求經常維護。當被測介質較臟或易結垢時，應定期清洗流量計內壁，清洗時應維護好旋渦發作體及檢測探頭，留意不要碰傷其外表與棱角。維護時非**人士不得隨意拆卸各零部件，以免形成流量計的損壞。檢測放大器外殼端蓋在接線調試后應適度旋緊，以保證其密封性。在停止維護檢查時不得將液體及雜物留于殼內。
六、渦街流量計常見系統毛病及處置方法
渦街流量計毛病類型可分為系統毛病和儀表毛病兩大類，呈現毛病后應首先檢查系統毛病，假如查不出問題再檢查能否是儀表毛病。
1、系統毛病包括：裝置、接線有誤，口徑不匹配，流量范圍不符，振動、電磁干擾影響，供電問題，靈活度調整不當?shù)龋?br /> 2、儀表毛病包括：檢測探頭失效，檢測放大器毛病，內部短線，表體滲漏等。
3、上電后管道內有流體活動，但無信號輸出。
（1）檢查儀表接線能否正確，有無斷線。
（2）檢查儀表裝置方向能否正確。
（3）檢查流量能否低于正常的流量范圍。
4、上電管道內無流體活動，但有信號輸出。
（1）檢查儀表接地，能否是接地不良引入干擾。
（2）檢查管道能否有激烈的機械振動。
（3）檢查環境能否有強電磁干擾，如有大功率電器或變頻器等強電設備。
（4）檢查靈活度能否過高，可調整放大板波段開關。
5、管道內流體的流量穩定且契合流量請求，但輸出變化太大，不穩定。
（1）可能是接地不良引入干擾。
（2）可能是管道振動過強引入干擾。
（3）可能是靈活渡過低有漏觸發現象，進步靈活度即可。
6、顯現流量與實踐流量不符，誤差大。
（1）可能是儀表參數設置不正確。
（2）可能是溫度壓力儀表丈量誤差過大。
（3）可能是流量低于或高于正常的流量范圍。
（4）可能是裝置不契合請求，如裝置不同心，管道內有障礙物，直管段缺乏等狀況。
