一、超聲波明渠流量計尺寸

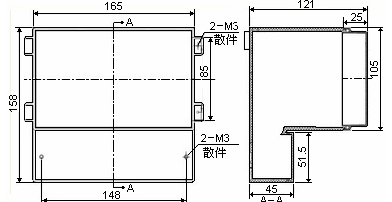

1、儀表外形尺寸
2、探頭外形尺寸
3、儀表接線板
二、 超聲波明渠流量計接線說明
AC220V和DC24V電源接線在上電前請仔細查看，請勿接錯；
SPST1～SPST4為4路開關量，分別對應P03(Relay)菜單中Relay1～Relay4設置；
XPS為探頭接線柱，通過2芯屏蔽線或4芯屏蔽線和探頭相連；
2芯屏蔽線連接方式
紅色芯線接XPS的＋端，屏蔽線和黃色芯線擰在一起接－端，探頭接線板＋端和－端與之對應連接；
4芯屏蔽線連接
白色（或綠色）芯線接XS2接線柱的＋端，屏蔽線接－端，紅色芯線接VCC（1腳），黃色芯線接DIO（2腳），黑色芯線接GND（3腳），探頭接線板對應連接；
三、超聲波明渠流量計安裝注意事項
1、建議儀表與大地可靠相連，即4～20mA的－端或XPS的－端與大地相連。
2、電線、電纜保護管，要注意密封防止積水。
3、儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。
4、儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。返回
1、儀表外形尺寸
2、探頭外形尺寸
3、儀表接線板
二、 超聲波明渠流量計接線說明
AC220V和DC24V電源接線在上電前請仔細查看，請勿接錯；
SPST1～SPST4為4路開關量，分別對應P03(Relay)菜單中Relay1～Relay4設置；
XPS為探頭接線柱，通過2芯屏蔽線或4芯屏蔽線和探頭相連；
2芯屏蔽線連接方式
紅色芯線接XPS的＋端，屏蔽線和黃色芯線擰在一起接－端，探頭接線板＋端和－端與之對應連接；
4芯屏蔽線連接
白色（或綠色）芯線接XS2接線柱的＋端，屏蔽線接－端，紅色芯線接VCC（1腳），黃色芯線接DIO（2腳），黑色芯線接GND（3腳），探頭接線板對應連接；
三、超聲波明渠流量計安裝注意事項
1、建議儀表與大地可靠相連，即4～20mA的－端或XPS的－端與大地相連。
2、電線、電纜保護管，要注意密封防止積水。
3、儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。
4、儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。返回
