一、有紙記錄儀接線方法

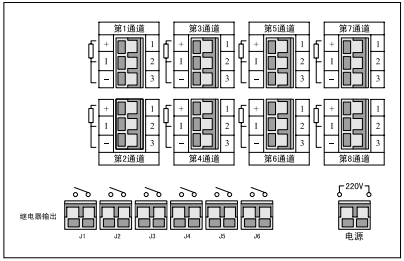

1、測量三線制熱電阻信號時，接1 2 3端，1端為其公共端。
2、測量電流信號時，接2 3端，其中2端接正，3端接負。
3、測量電壓和熱電偶信號時，接1 3端，其中1端接正，3端接負。
4、繼電器輸出端子為常開點。
5、電源未注明時一律使用220V電壓。
二、有紙記錄儀鍵盤操作

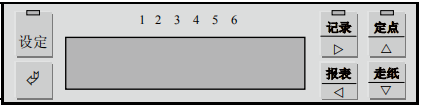

共有六個使用鍵，其中有測量狀態使用鍵和設定狀態使用鍵， 選用優質薄膜觸摸式鍵盤，按鍵時伴有清脆的蜂音。
1、測量狀態使用鍵
2、設定狀態使用鍵
三、有紙記錄儀參數設定方法
在設定狀態下，用戶通過對參數設定，從而確定各通道的量程、記錄范圍、報警及走紙速度、報表打印時間間隔、當前時間等等。
1、設定量程范圍及關閉某一測量通道
本表共有二十種輸入信號種類，通過編碼方式供用戶任意選擇。通過設定該項，實現輸入信號的正常測量和顯示、記錄。設定量程范圍時，首先確定所用通道的輸入信號種類，然后操作鍵盤將您所確定的量程代碼寫入儀表。
關閉某一測量通道時，只需將其通道的量程代碼設定為00即可。
例一：將**通道的量程范圍設定為4～20mA信號。
具體操作：首先確定量程代碼是02，然后
2、設定小數點位置
小數點位置的提示符是：d，在設定顯示范圍前，先設定小數點位置。小數點位置設定代碼范圍是0～3，其含義是0對應個位〔第六位數碼管〕，1對應十位〔第五位數碼管〕，2對應百位〔第四位數碼管〕，3對應千位〔第三位數碼管〕。從例二中我們看到顯示范圍是-100.0～100.0℃，小數點位置在十位上，也就是說在第五位數碼管上顯示，其對應代碼是1。因此按以下操作進行小數點位置設定。
3、設定顯示范圍
4、設定記錄邊界及關閉某一通道的記錄
記錄邊界分為記錄左邊界和記錄右邊界，記錄左邊界與記錄紙的零點對應，記錄右邊界與記錄紙的****刻度處對應， 通過對記錄邊界的設定，可實現輸入信號曲線的實時記錄，還可以實現曲線遷移功能，避免重要曲線間的相互干擾。
關閉某一通道記錄,只需將其通道的左邊界和右邊界設定為相同值即可
例三:**通道的量程范圍是4～20mA信號,顯示范圍是-100.0～100.0℃ 記錄范圍是0.0～150.0℃。
5、設定報警和繼電器輸出
小長圖有紙記錄儀可設定兩級報警，一級報警為上限、下限，其提示符是：h和l；二級報警為偏差上限、偏差下限，其提示符是：h.和l .。共有六個繼電器供用戶任意組合使用。
偏差上限是指超過上限的偏差值，實際報警值=上限+偏差上限。例: 上限為115.0℃，偏差上限為4.0℃ 實際報警值=115+4=119℃ 偏差下限是指超過下限的偏差值，實際報警值=下限－偏差下限。
例四：**通道的量程范圍是4～20mA,顯示范圍是-100.0～100.0℃； 記錄范圍是0.0～150.0℃。報警上限為115.0℃，1號繼電器輸出。下限為90.0℃，3號繼電器輸出。偏差上限為4.0℃，2號繼電器輸出。偏差下限為30.0℃，4號繼電器輸出。
6、設定回差
小長圖有紙記錄儀上下限報警繼電器的觸點是給用戶聯接相應的控制電器[如電 磁閥]以組成控制系統時使用。為了防止在報警點附近繼電器觸點產生抖 動現象，儀表采用設定回差的方法，以消除繼電器觸點抖動。其提示符是:E
具體作用如下：測量值達到報警值時，繼電器立即閉合，但回到報警值時報警不會立即消除，要等到繼續回落到一定值時才消除報警。使繼電器觸點釋放。
例五：回差e設為4.0℃，上限報警設為115.0℃。
當測量值達到115. 0℃時，繼電器立即閉合報警。但當測量值回到114.9℃時，報警不會立即消除，而是要等到測量值小于111.0℃[115
-4 = 111] 時，報警才能消除。
返回
1、測量三線制熱電阻信號時，接1 2 3端，1端為其公共端。
2、測量電流信號時，接2 3端，其中2端接正，3端接負。
3、測量電壓和熱電偶信號時，接1 3端，其中1端接正，3端接負。
4、繼電器輸出端子為常開點。
5、電源未注明時一律使用220V電壓。
二、有紙記錄儀鍵盤操作
共有六個使用鍵，其中有測量狀態使用鍵和設定狀態使用鍵， 選用優質薄膜觸摸式鍵盤，按鍵時伴有清脆的蜂音。

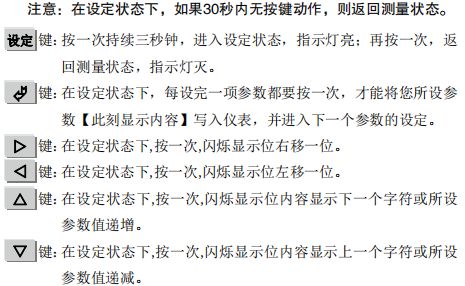

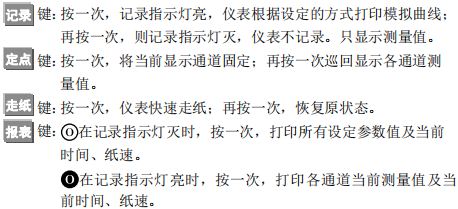

1、測量狀態使用鍵
2、設定狀態使用鍵
三、有紙記錄儀參數設定方法
在設定狀態下，用戶通過對參數設定，從而確定各通道的量程、記錄范圍、報警及走紙速度、報表打印時間間隔、當前時間等等。
1、設定量程范圍及關閉某一測量通道
本表共有二十種輸入信號種類，通過編碼方式供用戶任意選擇。通過設定該項，實現輸入信號的正常測量和顯示、記錄。設定量程范圍時，首先確定所用通道的輸入信號種類，然后操作鍵盤將您所確定的量程代碼寫入儀表。
關閉某一測量通道時，只需將其通道的量程代碼設定為00即可。

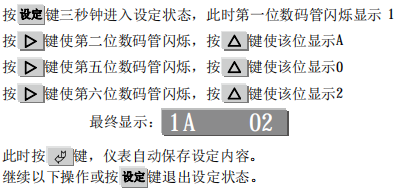

例一：將**通道的量程范圍設定為4～20mA信號。
具體操作：首先確定量程代碼是02，然后
2、設定小數點位置
小數點位置的提示符是：d，在設定顯示范圍前，先設定小數點位置。小數點位置設定代碼范圍是0～3，其含義是0對應個位〔第六位數碼管〕，1對應十位〔第五位數碼管〕，2對應百位〔第四位數碼管〕，3對應千位〔第三位數碼管〕。從例二中我們看到顯示范圍是-100.0～100.0℃，小數點位置在十位上，也就是說在第五位數碼管上顯示，其對應代碼是1。因此按以下操作進行小數點位置設定。

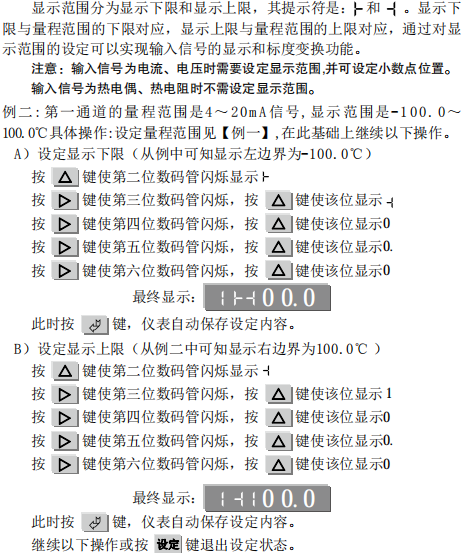

3、設定顯示范圍

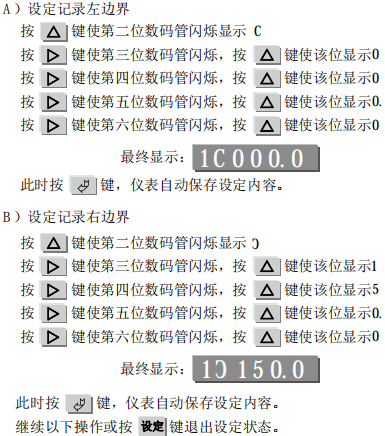

4、設定記錄邊界及關閉某一通道的記錄
記錄邊界分為記錄左邊界和記錄右邊界，記錄左邊界與記錄紙的零點對應，記錄右邊界與記錄紙的****刻度處對應， 通過對記錄邊界的設定，可實現輸入信號曲線的實時記錄，還可以實現曲線遷移功能，避免重要曲線間的相互干擾。
關閉某一通道記錄,只需將其通道的左邊界和右邊界設定為相同值即可
例三:**通道的量程范圍是4～20mA信號,顯示范圍是-100.0～100.0℃ 記錄范圍是0.0～150.0℃。

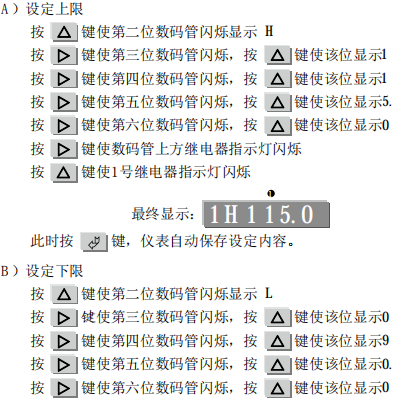

5、設定報警和繼電器輸出
小長圖有紙記錄儀可設定兩級報警，一級報警為上限、下限，其提示符是：h和l；二級報警為偏差上限、偏差下限，其提示符是：h.和l .。共有六個繼電器供用戶任意組合使用。
偏差上限是指超過上限的偏差值，實際報警值=上限+偏差上限。例: 上限為115.0℃，偏差上限為4.0℃ 實際報警值=115+4=119℃ 偏差下限是指超過下限的偏差值，實際報警值=下限－偏差下限。

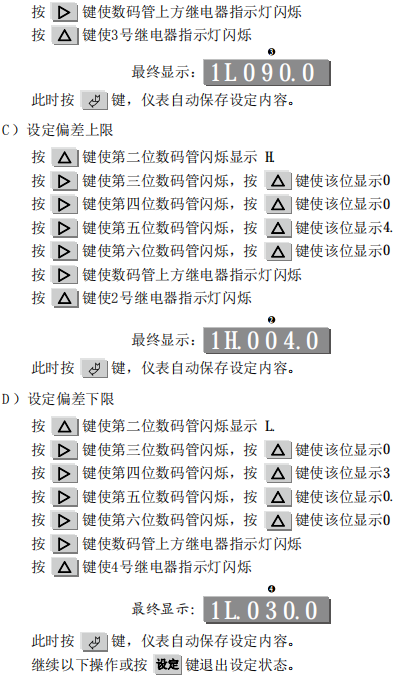

例四：**通道的量程范圍是4～20mA,顯示范圍是-100.0～100.0℃； 記錄范圍是0.0～150.0℃。報警上限為115.0℃，1號繼電器輸出。下限為90.0℃，3號繼電器輸出。偏差上限為4.0℃，2號繼電器輸出。偏差下限為30.0℃，4號繼電器輸出。
6、設定回差

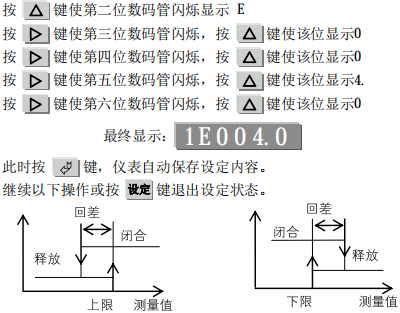

小長圖有紙記錄儀上下限報警繼電器的觸點是給用戶聯接相應的控制電器[如電 磁閥]以組成控制系統時使用。為了防止在報警點附近繼電器觸點產生抖 動現象，儀表采用設定回差的方法，以消除繼電器觸點抖動。其提示符是:E
具體作用如下：測量值達到報警值時，繼電器立即閉合，但回到報警值時報警不會立即消除，要等到繼續回落到一定值時才消除報警。使繼電器觸點釋放。
例五：回差e設為4.0℃，上限報警設為115.0℃。
當測量值達到115. 0℃時，繼電器立即閉合報警。但當測量值回到114.9℃時，報警不會立即消除，而是要等到測量值小于111.0℃[115
-4 = 111] 時，報警才能消除。
