熱式氣體質量流量計安裝方式和菜單說明
一、熱式氣體質量流量計裝置地點的選擇
選擇程度直管段裝置，裝置點表前和表后的直管段請求為：裝置點上游的節流元件距裝置點必需大于 5 倍管道直徑，裝置點下游的節流元件距裝置點必需大于 3 倍管道直徑，有條件的狀況我們倡議盡量使表前表后直管段長些。
二、熱式氣體質量流量計底座裝置
底座依據裝置方式不同，分為規范型和精簡型，裝置時應使底座位于管道截面方向的***， 并使底座通孔的軸心垂直管道軸心。理想的底座焊接位置和焊接工藝。
將不銹鋼專用閥門與焊接收道上的底座緊固前，應在壓接觸面運用密封墊（介質溫度在 100℃以下運用尼龍資料。
三、熱式氣體質量流量計裝置
水平裝置
垂直裝置
1、將儀表傳感器銜接桿上的止退螺母松開，使傳感器存儲腔銜接螺母能沿著傳感器銜接桿向傳感器方向滑動，使其傳感器能完整縮入傳感器存儲腔銜接螺母中。
2、將傳感器存儲腔銜接螺母旋緊于專用球閥上（在旋入前需在他們之間加裝密封墊片）
3、翻開專用球閥，將傳感器銜接桿插入管道，直至止退螺母可以與腔式銜接螺母鎖緊。
4、轉動傳感器連桿，使標志箭頭與介質活動方向相同，鎖緊止退螺母。
5、更改轉換器方向，假如顯現屏的方向不能滿足現場顯現角度的請求，能夠更改顯現屏的方向，顯現表頭能夠在程度 6 個方向轉動。切斷電源，翻開轉換器前蓋，拆下傳感器與轉換器連線，（4 組共 6 根 接線位置排列為從左到右依次為【兩根紅色一組】【一根紅色一組】【一根黃色一組】【兩根黃色一組】 ）我們在出廠是已將組別分好。松開表頭法蘭（旋掉 6 顆M6 的內六角螺絲），此時能夠漸漸的挪動表頭（千萬要當心不能講表頭跌落）。當觀測便當，重新固定法蘭，并銜接傳感器與轉換器連線，蓋緊前蓋接通電源。
6、假如您是橫向裝置的本款儀表的顯現屏能夠 90°180°270°的靈敏裝置，滿足你現場實踐需求。
a、精簡型熱式氣體質量流量計裝置
（1)在裝置精簡型熱式氣體質量流量計前請確認管道的實踐內徑和壁厚。
（2)將熱式氣體質量流量計的其他局部一同裝入專用球閥內，依據實踐管道內徑和壁厚計算出要插入的深度。這一步能夠插入個大致尺寸并用手?jǐn)Q緊螺母。
（3)轉動傳感器連桿，使標志箭頭與介質活動方向相同。
（4)依據現場測得的數據換算出在傳感器銜接桿上的相應刻度，鎖緊螺母即可。
（5)假如您是橫向裝置的本款儀表的顯現屏能夠 90°180°270°的靈敏裝置，滿足你現場實踐需求。
b、滿管型熱式氣體質量流量計裝置
滿管型儀表在出廠是曾經把傳感器正確的裝配在專用的管段上，用戶只需求把管道裝配到現場，因而相對現場插入式的裝置要簡單些。首先在管路上選擇適宜的裝置點然后依照必要配套的管段的長度切割管道、裝置相應法蘭和螺栓?？隙黧w流量要與滿管型熱式氣體質量流量計所標的流量標識分歧。并且顯現屏要垂直與程度面，管道軸心要平行程度面，誤差不能超越±2.5°*后用螺栓鎖緊儀表。
四、熱式氣體質量流量計裝置管道請求
若干擾源（如：管彎曲處、漸縮管、閥、T形管等）處于熱式儀表的進氣管道處，請務必采取措施以*大限度地降低其對丈量性能的影響。

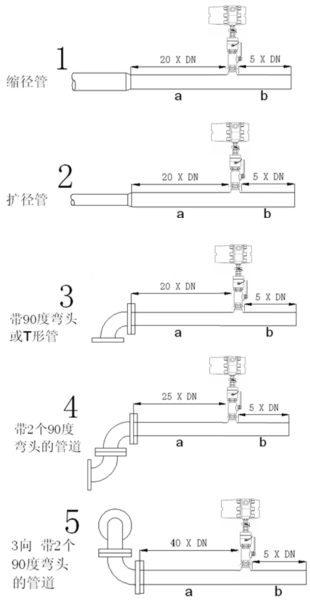

傳感器的*小引薦直管段長度為：
前直管段：*小為20×DN
后直管段：*小為5×DN
五、熱式氣體質量流量計操作

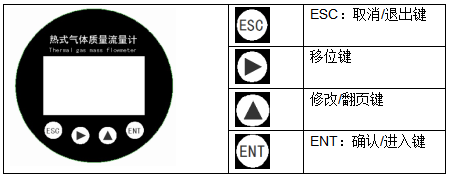

1、表頭鍵盤與顯現
2、菜單闡明
一、熱式氣體質量流量計裝置地點的選擇
選擇程度直管段裝置，裝置點表前和表后的直管段請求為：裝置點上游的節流元件距裝置點必需大于 5 倍管道直徑，裝置點下游的節流元件距裝置點必需大于 3 倍管道直徑，有條件的狀況我們倡議盡量使表前表后直管段長些。
二、熱式氣體質量流量計底座裝置
底座依據裝置方式不同，分為規范型和精簡型，裝置時應使底座位于管道截面方向的***， 并使底座通孔的軸心垂直管道軸心。理想的底座焊接位置和焊接工藝。
將不銹鋼專用閥門與焊接收道上的底座緊固前，應在壓接觸面運用密封墊（介質溫度在 100℃以下運用尼龍資料。
三、熱式氣體質量流量計裝置
水平裝置
垂直裝置
1、將儀表傳感器銜接桿上的止退螺母松開，使傳感器存儲腔銜接螺母能沿著傳感器銜接桿向傳感器方向滑動，使其傳感器能完整縮入傳感器存儲腔銜接螺母中。
2、將傳感器存儲腔銜接螺母旋緊于專用球閥上（在旋入前需在他們之間加裝密封墊片）
3、翻開專用球閥，將傳感器銜接桿插入管道，直至止退螺母可以與腔式銜接螺母鎖緊。
4、轉動傳感器連桿，使標志箭頭與介質活動方向相同，鎖緊止退螺母。
5、更改轉換器方向，假如顯現屏的方向不能滿足現場顯現角度的請求，能夠更改顯現屏的方向，顯現表頭能夠在程度 6 個方向轉動。切斷電源，翻開轉換器前蓋，拆下傳感器與轉換器連線，（4 組共 6 根 接線位置排列為從左到右依次為【兩根紅色一組】【一根紅色一組】【一根黃色一組】【兩根黃色一組】 ）我們在出廠是已將組別分好。松開表頭法蘭（旋掉 6 顆M6 的內六角螺絲），此時能夠漸漸的挪動表頭（千萬要當心不能講表頭跌落）。當觀測便當，重新固定法蘭，并銜接傳感器與轉換器連線，蓋緊前蓋接通電源。
6、假如您是橫向裝置的本款儀表的顯現屏能夠 90°180°270°的靈敏裝置，滿足你現場實踐需求。
a、精簡型熱式氣體質量流量計裝置
（1)在裝置精簡型熱式氣體質量流量計前請確認管道的實踐內徑和壁厚。
（2)將熱式氣體質量流量計的其他局部一同裝入專用球閥內，依據實踐管道內徑和壁厚計算出要插入的深度。這一步能夠插入個大致尺寸并用手?jǐn)Q緊螺母。
（3)轉動傳感器連桿，使標志箭頭與介質活動方向相同。
（4)依據現場測得的數據換算出在傳感器銜接桿上的相應刻度，鎖緊螺母即可。
（5)假如您是橫向裝置的本款儀表的顯現屏能夠 90°180°270°的靈敏裝置，滿足你現場實踐需求。
b、滿管型熱式氣體質量流量計裝置
滿管型儀表在出廠是曾經把傳感器正確的裝配在專用的管段上，用戶只需求把管道裝配到現場，因而相對現場插入式的裝置要簡單些。首先在管路上選擇適宜的裝置點然后依照必要配套的管段的長度切割管道、裝置相應法蘭和螺栓?？隙黧w流量要與滿管型熱式氣體質量流量計所標的流量標識分歧。并且顯現屏要垂直與程度面，管道軸心要平行程度面，誤差不能超越±2.5°*后用螺栓鎖緊儀表。
四、熱式氣體質量流量計裝置管道請求
若干擾源（如：管彎曲處、漸縮管、閥、T形管等）處于熱式儀表的進氣管道處，請務必采取措施以*大限度地降低其對丈量性能的影響。
傳感器的*小引薦直管段長度為：
前直管段：*小為20×DN
后直管段：*小為5×DN
五、熱式氣體質量流量計操作
1、表頭鍵盤與顯現
2、菜單闡明
